Средства визуализации орбитального режима

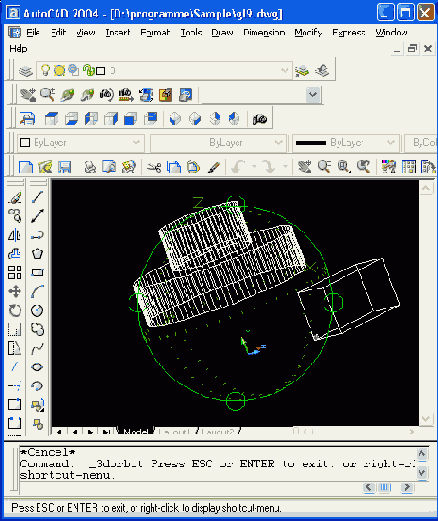

Рисунок 9.34. Средства визуализации орбитального режима


Пункт меню Shading Modes (Раскрашивание) с помощью шести опций задает вариант раскраски объектов рисунка в процессе их вращения:

  • Wireframe (Каркас) — объекты изображаются в виде совокупности отрезков и линий (кромок граней и тел), раскрашивание отсутствует;
  • Hidden (Скрытие линий) — то же, что и Wireframe (Каркас), но линии невидимых задних граней не отображаются;
  • Flat Shaded (Плоское) — грани раскрашиваются цветом, но с низкой плавностью раскраски;
  • Gouraud Shaded (По Гуро) — грани раскрашиваются цветом; переходы граней сглаживаются с помощью оттенков; плавность раскраски в этом случае выше, чем в предыдущей опции;
  • Flat Shaded, Edges On (Плоское, с кромками) — комбинируются опции Wireframe (Каркас) и Flat Shaded (Плоское) (при раскрашивании линии каркасов просвечивают);
  • Gouraud Shaded, Edges On (По Гуро, с кромками) — комбинируются опции Wireframe (Каркас) и Gouraud Shaded (По Гуро).

На Рисунок 9.35 приведен пример орбитального режима с раскраской.
