Диалоговое окно Viewports вкладка New Viewports

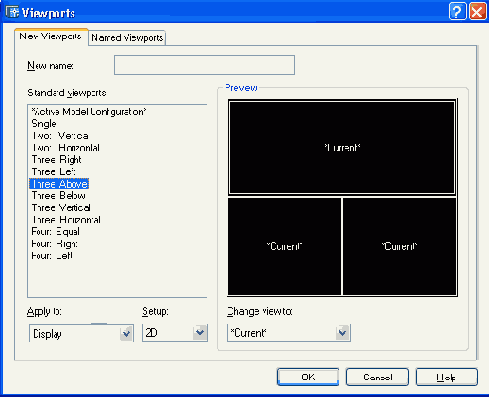

Рисунок 9.22. Диалоговое окно Viewports, вкладка New Viewports




Поле New name (Новое имя) этого окна предназначено для задания имени создаваемой конфигурации видовых экранов. Вводимое имя удовлетворяет обычным ограничениям, налагаемым на имена таких символов AutoCAD, как слои, описания блоков, типы линий и др. Если имя не задать, то новая конфигурация экранов создается (графический экран делится на необходимые части), но не сохраняется (т. е. после перехода к следующей конфигурации данная конфигурация не может быть восстановлена, т. к. она не имеет имени).
В области Preview (Образец) отображается внешний вид той конфигурации (варианта деления на части), которая отмечена в списке Standard viewports (Стандартные конфигурации). В раскрывающемся списке Apply to (Применить) можно выбрать одно из двух значений, указывающих, к какой части графического экрана будет применяться операция деления на части:

  • Display (Ко всему экрану);
  • Current Viewport (К текущему ВЭкрану).

В раскрывающемся списке Setup (Режим) пользователю доступны только два значения:

  • 2D — текущий вид (т. е. вид, установленный в активном видовом экране, который делится на части) распространяется на все новые видовые экраны;
  • 3D — текущий вид устанавливается в одном из создаваемых видовых экранов, а в остальных система AutoCAD выбирает соответствующие ортогональные виды.

В раскрывающемся списке Change view to (Сменить вид на) задается вид, который необходимо установить в видовом экране, отмеченном в области Preview (Образец) (доступны стандартные имена ортогональных и изометрических видов и имя *Current* (Текущий*)). Отметка нужного экрана выполняется щелчком мыши.
Выберите в списке Standard viewports (Стандартные конфигурации) конфигурацию Three: Above (Три: выше), в раскрывающемся списке Setup (Режим) установите 3D, а в раскрывающемся списке Change view to (Сменить вид на) — SE Isometric (ЮВ изометрию). В качестве имени введите, например, КонфЗ и закройте диалоговое окно кнопкой ОК. Графический экран разделится на три части (Рисунок 9.23).
Из трех образовавшихся видовых экранов только один является активным — это тот экран, в котором указатель мыши имеет вид перекрестия, а не стрелки (активный экран имеет еще и чуть более жирную рамку). В нашем случае активным стал верхний видовой экран. Если вам нужно активизировать другой экран, просто щелкните по нему с помощью левой кнопки мыши.
