Диалоговое окно New Spotlight

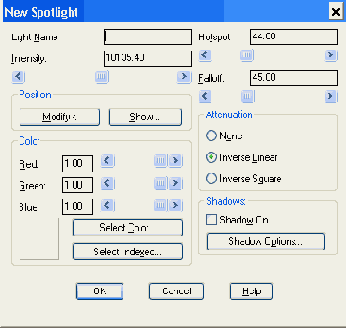

Рисунок 9.55. Диалоговое окно New Spotlight




Данное окно в большей своей части нам уже знакомо по аналогичным окнам для точечного и удаленного источников света (см. Рисунок 9.49 и 9.52). Новыми являются поля Hotspot (Яркое пятно) и Falloff (Полный конус). Как уже было сказано выше, яркое пятно является основной частью полного конуса, образуемого лучом прожектора. Поэтому величина, указываемая для яркого пятна в градусах, не должна превышать величины, заданной для полного конуса. По умолчанию величина яркого пятна равна 44°, а полного конуса — 45°. В любом случае обе величины должны лежать в диапазоне от 0° до 160°.
В диалоговом окне Lights (Источники света) (см. Рисунок 9.48) осталась нерассмотренной лишь одна кнопка North Location (Направление на север). Эта кнопка позволяет определить направление на север для любой именованной ПСК, используемой вами. При нажатии кнопки открывается одноименное диалоговое окно North Location (Направление на север) (Рисунок 9.56), в котором можно задать угол требуемого направления.
