Диалоговое окно Advanced Options

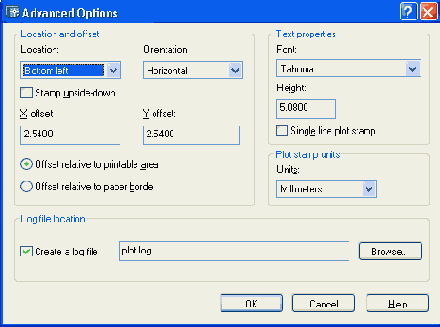

Рисунок 6.21. Диалоговое окно Advanced Options




В области Location and offset (Расположение и отступы) с помощью следующих параметров определяется, где и каким образом будет расположена надпись штемпеля:

  • Location (Расположение) — задает угол чертежа, относительно которого будет расположен штамп (в раскрывающемся списке доступны значения Bottom left (Внизу слева), Top left (Вверху слева), Top right (Вверху справа) или Bottom right (Внизу справа));
  • Orientation (Ориентация) — указывает ориентацию: Vertical (Вертикально) или Horizontal (Горизонтально);
  • X offset (Отступ по X) — задает сдвиг по оси X;
  • Y offset (Отступ по У) — задает сдвиг по оси Y.

Установка флажка Stamp upside-down (Перевернутый штемпель) переворачивает надпись на 180°.
В нижней части поля находятся еще два переключателя, определяющие, как должны откладываться сдвиги по осям Х и Y:

  • Offset relative to printable area (Отступ относительно области печати);
  • Offset relative to paper border (Отступ относительно границ листа).

Важное значение имеет область Text properties (Свойства текста). В ней задаются имя шрифта (список Font (Шрифт)) и высота букв (поле Height Высота)). Флажок Single line plot stamp (Однострочный штемпель) задает вывод штемпеля в одну строку (при этом хвост длинного штемпеля будет обрезан). Если флажок не установлен, то штемпель выводится в две строки, причем новая строка начинается с четвертого элемента надписи.
В области Plot stamp units (Единицы измерения штемпеля) с помощью раскрывающегося списка задаются единицы измерения для штемпеля, которыми могут быть:

  • Inches (Дюймы);
  • Millimeters (Миллиметры);
  • Pixels (Пикселы).

И, наконец, в области Log file location (Расположение файла журнала) указывается, нужно ли создавать файл протокола размещения штемпеля (при положительном ответе следует установить флажок Create a log file (Вести журнал в файле)), а также, какое у него будет имя и где он будет расположен.
Установки последнего сохраненного PSS-файла параметров штемпеля становятся установками, действующими по умолчанию в следующей операции печати чертежа.
