Снятие фаски по всей полилинии

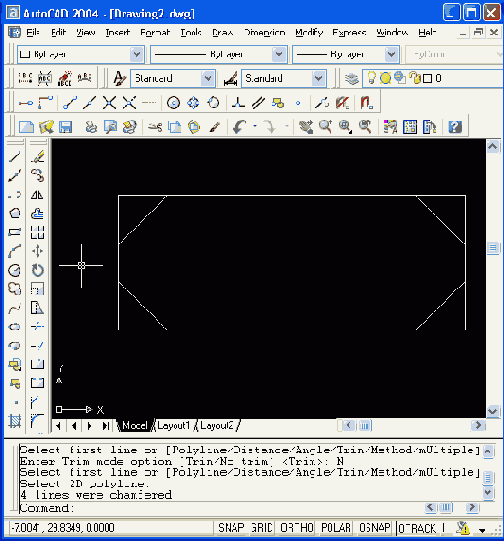

Рисунок 3.41. Снятие фаски по всей полилинии


Команда может снимать фаску двумя методами. Первый — в случае задания опции Distance (Длина), когда задаются две длины, снимаемые с отрезков. Второй — в случае задания опции Angle (Угол), когда задается одна длина и угол, под которым строится дополнительный отрезок фаски относительно первого сегмента. Установки для обоих методов система AutoCAD хранит в системных переменных CHAMFERA, CHAMFERB (метод Distance (Длина)) и CHAMFERC, CHAMFERD (метод Angle (Угол)). Значения этих переменных выдаются при сообщении текущего состояния установок команды CHAMFER (ФАСКА) (о системных переменных см. разд. 11.1). Задание значений переменных в команде CHAMFER (ФАСКА) выполняется с помощью опций Distance (Длина) и Angle (Угол).
Можно в качестве сегментов для снятия фаски указывать конечные прямолинейные участки двух полилиний или отрезок и конечный прямолинейный сегмент полилинии, а также участки одной полилинии. В последнем варианте либо указываемые сегменты полилинии должны быть соседними, либо они могут быть разделены еще одним сегментом (фаска снимается по обе стороны от точки их пересечения).
Еще одна интересная опция — Polyline (полИлиния). С ее помощью можно снять фаску сразу во всех вершинах одной полилинии. На Рисунок 3.41 приведен пример такой операции над полилинией в форме прямоугольника (режим No trim (Без обрезки)).
Команда FILLET (СОПРЯЖЕНИЕ) сопрягает объекты (например, отрезки, дуги и окружности) дугой заданного радиуса. Ей соответствует кнопка
