Программа AutoCAD 2004 - руководство по работе



Редактирование эллипса и эллиптической дуги с помощью ручки

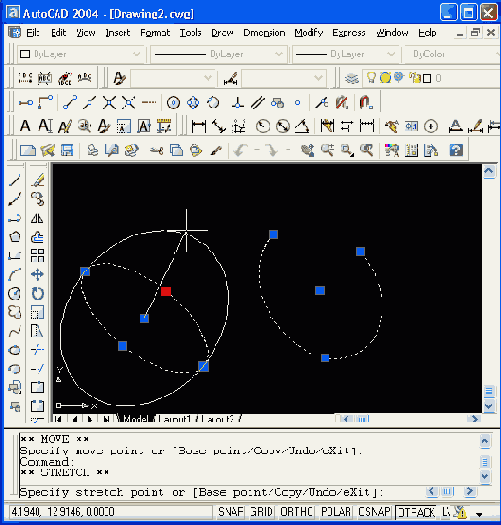

Рисунок 3.11. Редактирование эллипса и эллиптической дуги с помощью ручки


Процесс редактирования примитива SPLINE (сплайн) с помощью ручек похож на процесс редактирования полилинии, но при этом перемещение одной ручки оказывает влияние на форму и соседних участков сплайна (Рисунок 3.12).
Если с помощью ручек редактировать примитив TRACE (полоса), то она при этом фактически превращается в фигуру (Рисунок 3.13). Аналогично редактируется и примитив SOLID (фигура).
