Примеры выравнивания с использованием

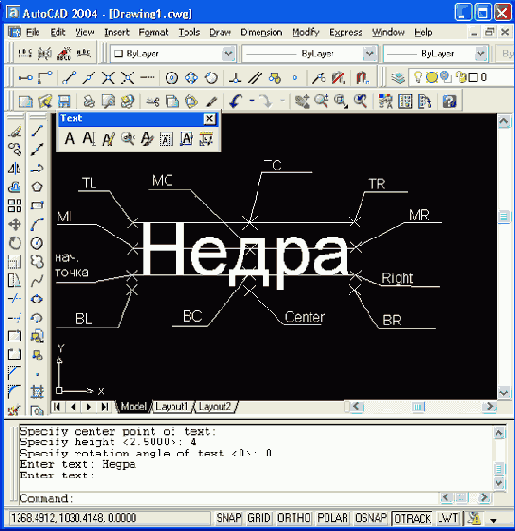

Рисунок 2.52. Примеры выравнивания с использованием опций TL, ТС, TR, ML, MC, MR, BL, ВС, BR, Right, Center




Верхний ряд узловых точек соответствует опциям TL (ВЛ), ТС (ВЦ), TR (ВП), средний ряд точек — ML (СЛ), МС (СЦ), MR (СП), нижний ряд точек - BL (НЛ), ВС (НЦ), BR (НП).
Интересны опции Align (впИсанный) и Fit (По ширине), которые позволяют подгонять размеры букв надписи к конкретному местоположению (Рисунок 2.53). При использовании опции Align (впИсанный) AutoCAD запрашивает две точки, которые берутся как конечные точки базовой линии — они определяют и угол наклона надписи, и размер текста по ширине, а размер букв по высоте вычисляется пропорционально ширине букв. В случае же опции Fit (По ширине) также нужно задать две точки, определяющие положение и длину базовой линии, однако AutoCAD запрашивает еще и высоту букв, после чего текст сжимается или расширяется.
