Пример полилинии с переменной шириной сегментов

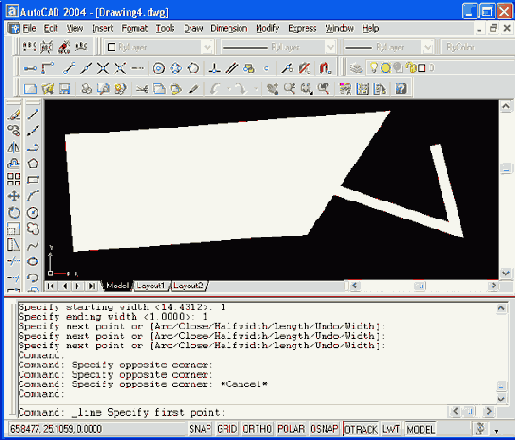

Рисунок 2.40. Пример полилинии с переменной шириной сегментов


Можно отметить следующие особенности полилинии по сравнению с простыми примитивами:

  • полилиния является единым объектом, что удобно для операций удаления или редактирования (например, построения параллельной линии);
  • полилиния удобна для рисования жирных линий чертежа;
  • переменная ширина сегментов полилинии может быть использована для графических эффектов (построения стрелок и т. п.).

Полилиния является сложным объектом. Однако она в любое время может быть преобразована в группу отрезков и дуг, из которых она составлена. Это выполняет команда EXPLODE (РАСЧЛЕНИТЬ), которую можно вызвать кнопкой
