Построение облака

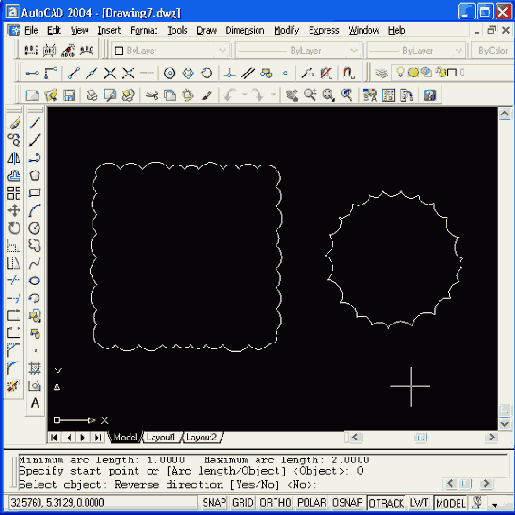

Рисунок 2.46. Построение облака




Этой команде соответствуют кнопка

панели инструментов Draw (Рисование) и пункт Revision Cloud (Облако правки) падающего меню Draw (Рисование). Команда выдает запрос:
Minimum arc length: 15 Maximum arc length: 15 Specify start point or [Arc length/Object] <Object>:
(Минимальная длина дуги: 15 Максимальная длина дуги: 15 Начальная тонка или [Длина дуги/Объект] <0бъект>:)
В первой строке запроса сообщаются действующие установки команды (минимальная и максимальная длина дуг). Вы можете с помощью опции Arc length (Длина дуги) изменить их. Опция Object (Объект) позволяет придать существующему объекту форму облака.
В случае указания точек строится ломаная линия, которая сразу же принимает форму облака. Причем все точки, кроме первой, указывать щелчком мыши не надо — достаточно провести курсор по нужному маршруту. Как только система обнаружит замкнутый контур, команда завершится.
Если вы выбрали опцию Object (Объект), то система запрашивает объект. После указания объекта выводится запрос по поводу смены направления дуг:
Reverse direction [Yes/No] <No>: (Изменить направление [Да/Нет] <Нет>:)
На Рисунок 2.46 у левого объекта направление дуг изменено на внутреннее.
