Построение дуги (начало центр конец)

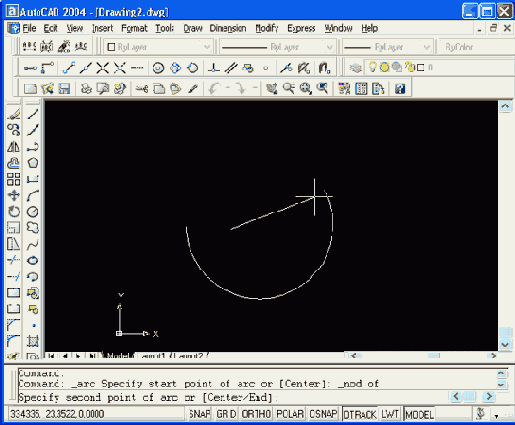

Рисунок 2.38. Построение дуги (начало, центр, конец)




В последнем случае есть еще два варианта завершения процесса построения дуги: Angle (Угол) и chord Length (Длина хорды). При выборе опции Angle (Угол) выдается запрос:
Specify included angle: (Центральный угол:)
Угол может быть введен со знаком при помощи клавиатуры или указан мышью.
Если вместо опции выбрать опцию chord Length (Длина хорды), то выдается запрос:
Specify length of chord: (Длина хорды:)
Длина хорды может быть задана либо числом со знаком, либо точкой (в этом случае в качестве длины будет взято расстояние от начальной точки дуги до новой точки). Знак длины (а длина при вводе числа с клавиатуры может быть и отрицательной) влияет на направление обхода дуги.
Сейчас мы не будем рассматривать все остальные варианты построения дуги и оставляем их читателю для самостоятельной проработки. Перечень вариантов виден из подменю Arc (Дуга) падающего меню Draw (Рисование) (см. Рисунок 2.36).
