Диалоговое окно Leader Settings

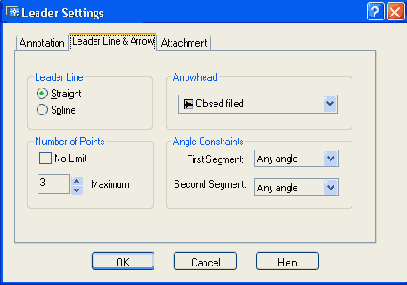

Рисунок 2.82. Диалоговое окно Leader Settings, вкладка Leader Line & Arrow




Два переключателя в области Leader Line (Линия-выноска) управляют формой выносной линии:

  • Straight (Ломаная);
  • Spline (Сплайновая).

Область Number of Points (Количество точек) дает возможность управления верхним ограничением на количество точек выноски. Если вы используете количество точек меньше максимального или работаете в режиме No Limit (Не ограничено), то после последней указанной точкой выноски нужно нажать клавишу <Enter>. Параметр Maximum (Максимум) задает максимальное количество точек (используется, если количество точек ограничивается).
Область Arrowhead (Стрелка) управляет формой выносной стрелки. Допустимые варианты собраны в раскрывающийся список (Рисунок 2.83).
