Диалоговое окно Leader Settings вкладка Annotation

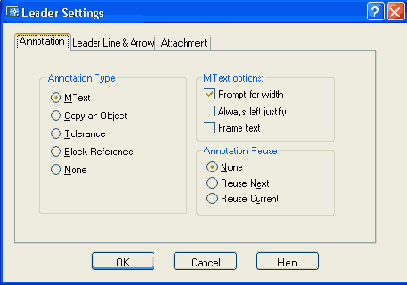

Рисунок 2.81. Диалоговое окно Leader Settings, вкладка Annotation




Окно состоит из трех вкладок. Вкладка Annotation (Пояснение) имеет три области. В области Annotation Type (Тип пояснения) находятся следующие переключатели:

  • MText (МТекст);
  • Copy an Object (Копия объекта);
  • Tolerance (Допуск);
  • Block Reference (Блок);
  • None (Ничего).

Область MText options (Режимы МТекста) содержит три флажка:

  • Prompt for width (Запрос ширины);
  • Always left justify (Выравнивание влево);
  • Frame text (Текст в рамке).

В области Annotation Reuse (Повторное использование) располагаются следующие переключатели, управляющие возможностью повторения текста выносок:

  • None (Нет);
  • Reuse Next (Следующее пояснение);
  • Reuse Current (Текущее пояснение).

Вкладка Leader Line & Arrow (Выноска и стрелка) имеет четыре области (Рисунок 2.82).
