2 Построение полосы

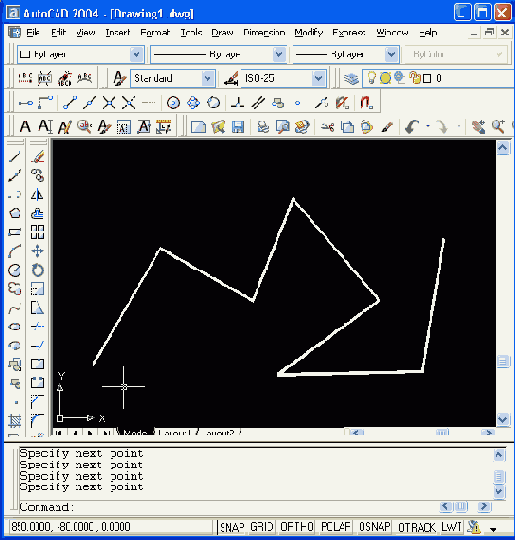

Рисунок 2.112. Построение полосы




Следующая команда — SOLID (ФИГУРА) — строит последовательно расположенные закрашенные четырехугольники или треугольники. Вершины четырехугольника задаются точками:
Specify first point: (Первая точка:)
Затем следует запрос второй точки:
Specify second point: {Вторая тонка:)
Далее:
Specify third point: (Третья точка:)
В качестве третьей точки четырехугольника нужно указать точку, расположенную по диагонали напротив второй (иначе фигура получится перекрученной). Далее следует запрос о четвертой точке. Если вместо ввода четвертой точки нажать клавишу <Enter>, то строится треугольная фигура.
Specify fourth point or <exit>: (Четвертая точка или <выход>:)
Затем снова повторяется запрос третьей точки, поскольку первой и второй точкой очередного четырехугольника становятся первая и вторая точки предыдущего.
В тот момент, когда вы вместо ввода третьей точки нажмете клавишу <Enter>, выполнение команды закончится. Пример выполненного построения приведен на Рисунок 2.113.
