Программа AutoCAD 2004 - руководство по работе


1 Построение сплайнов

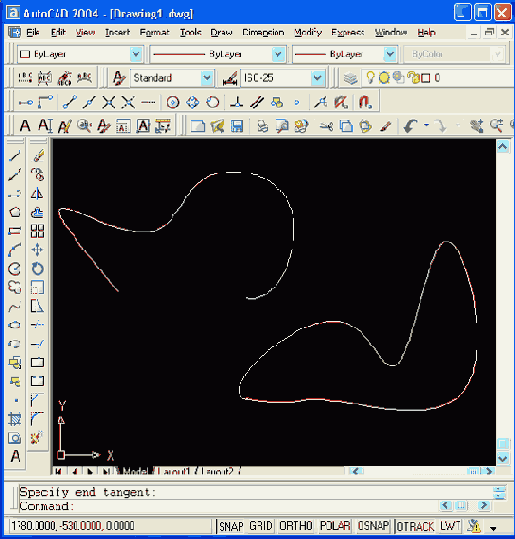

Рисунок 2.111. Построение сплайнов




Если вместо первой точки сплайна выбрать опцию Object (Объект), то система AutoCAD переходит в режим преобразования ранее построенных и сглаженных с помощью опции Spline (Сплайн) двумерных или трехмерных полилиний (см. разд. 3.3 и 9.3) в сплайны и выдает запрос:
Select objects to convert to splines... Select objects: 'Выберите объекты для преобразования в сплайны... Выберите объекты:)
По окончании выбора объектов (полилиний) они преобразуются из примитива "полилиния" в примитив "сплайн".
