ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ АППАРАТУРЫ МАГНИТНОЙ ЗАПИСИ


ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ АППАРАТУРЫ МАГНИТНОЙ ЗАПИСИ

(справочный материал)

Интегральные микросхемы серий К157 и К.547 предназначены в основном для применения в стереофонических катушечных и кассетных магнитофонах второго и первого классов со сквозным или универсальным каналом записи — воспроизведения.

В состав серии К157 входит восемь типов микросхем:

К175УД1 — операционный усилитель средней мощности,

К157УД2 — двухканальный операционный усилитель,

К157УП1 (К175УП2) — двухканальный микрофонный усилитель и двухка­нальный предварительный усилитель записи,

К175УЛ1 — двухканальный предварительный усилитель воспроизведения,

К157УДА1 — двухканальный двухполупериодный выпрямитель среднего зна­чения сигналов,

К157ХП1 — двухканальное пороговое устройство управления приборами

индикации пиковых уровней записи с выпрямителем для системы АРУЗ,

К157ХП2 — стабилизатор напряжения с электронным управлением и элемен­ты генератора токов стирания и подмагничивания.

В состав серии К.547 входит пока только одна микросхема — К547КП1 — четырехканальный электронный переключатель.

Микросхемы серии КЛ57 выполнены по планарно-эпитаксиальной технологии с разделением элементов р-n переходом, а микросхема К547КП1 по МОП тех­нологии Конструктивно ИС обеих серий оформлены в пластмассовых корпусах с двухрядным расположением выводов. Для ИС К157УД1 взят корпус 201 9 1, для остальных микросхем — 201.14.1.

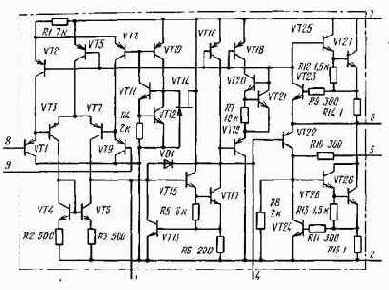

Рис. 1. Принципиальная схема операционного усилителя К157УД1

Хотя разработанные серии микросхем предназначены для использования в аппаратуре магнитной записи, с не меньшим успехом их можно, применить и в других узлах радиоэлектронной аппаратуры.
