Диспетчер ссылок


При работе со сложными проектами, использующими большое количество вспомогательных файлов (особенно файлов внешних ссылок), значительную помощь может оказать новая программа, появившаяся в системе AutoCAD 2004, — Reference Manager (Диспетчер ссылок). Эту программу можно запустить, войдя в системное меню Пуск | Программы (Start | Programs) и найдя в группе Autodesk | AutoCAD 2004 пункт

Диспетчер ссылок
.

Программа работает независимо от того, запущен в данный момент AutoCAD или нет.

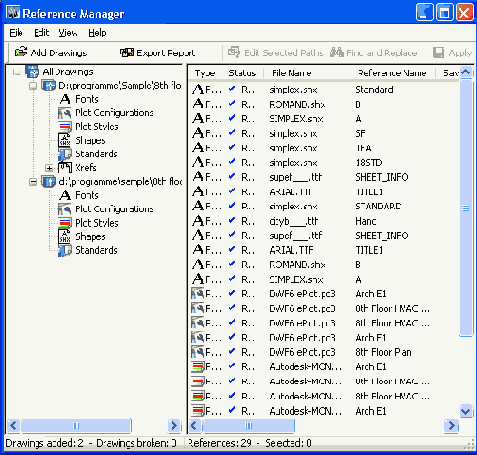

После выбора этого пункта открывается окно Reference Manager (Диспетчер ссылок) (рис. 11.24).

Диспетчер ссылок

Рис. 11.24. Окно Reference Manager

В левой верхней части окна можно щелкнуть по кнопке

Диспетчер ссылок
(Добавить рисунки) и выбрать те файлы рисунков, по которым необходимо вывести дерево ссылок. На рис. 11.24 на примере файла 8th floor.dwg, поставляемого в папке Sample системы AutoCAD 2004, показаны типы ссылок, которые отслеживаются программой Reference Manager (Диспетчер ссылок):

  •  Fonts (Шрифты):

  •  Plot Configurations (Конфигурации печати);

  •  Plot Styles (Стили печати);

  •  Shapes (Формы);

  •  Standards (Стандарты);

  •  Xrefs (Внешние ссылки).

    • В правой части окна перечисляются имеющиеся ссылки по всем типам. В данном окне можно изменять пути к файлам, на которые у рассматриваемого рисунка имеются ссылки. Для этого необходимо отметить те ссылки, которые будут изменяться, и щелкнуть по кнопке

    Диспетчер ссылок

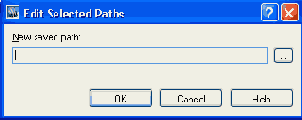

    (Изменить выбранные пути). В открывшемся диалоговом окне Edit Selected Paths (Изменить выбранные пути) (рис. 11.25) следует ввести новый путь к файлам изменяемых ссылок.

    Диспетчер ссылок

    Рис. 11.25. Диалоговое окно Edit Selected Paths

    Измененные ссылки помечаются в колонке Status (Статус) значком

    Диспетчер ссылок
    , как на рис. 11.24. Для внесения сделанных изменений в сами рисунки следует в окне Reference Manager (Диспетчер ссылок) (см. рис. 11.24) щелкнуть по кнопке
    Диспетчер ссылок

    (Применить изменения).

    Замечание

    1. Программа Reference Manager (Диспетчер ссылок) в настоящее время не поддерживает следующие типы ссылок: шрифты, на которые нет ссылок в текстовых стилях; OLE-связи; гиперссылки; связи с базами данных; РМР-файлы (файлы параметров калибровки принтера), внешние ссылки на адреса сети Интернет.

    2. Пути к шрифтам типа True Type не сохраняются.
