у вас пиктограмма новой системы

Enter an option [Next/Xflip/Yflip] <accept>: (Задайте опцию 1Сменить/обратитьХ/обратитьУ] <принять>:)

Если у вас пиктограмма новой системы координат высветилась в том же виде, как на рис. 9.84, то нажмите клавишу <Enter> в знак согласия с выбранной ПСК.

Рис. 9.84. Установка ПСК по грани тела
Постройте теперь с помощью команды BOX (ЯЩИК) ящик, задав у него первый угол (100,0,0), второй угол — (300,—170,0), а высоту — —250 мм. Внутри основного ящика появится второй (рис. 9.85).

Рис. 9.85. Построение ящика в ПСК, установленной по грани
Теперь с помощью уже известных нам кнопок

, соответствующих командам UNION (ОБЪЕДИНЕНИЕ) и SUBTRACT (ВЫЧИТАНИЕ), объедините большой ящик с цилиндром, а из образовавшегося составного тела вычтите малый ящик. Результат представлен на рис. 9.86 (для наглядности итоговому телу присвоен цвет с номером 255 и выполнено раскрашивание по Гуро).

Рис. 9.86. Объединение и вычитание тел
Рассмотренные в гл. 3 команды CHAMFER (ФАСКА) и FILLET (СОПРЯЖЕНИЕ) применимы и к телам, для снятия фаски между соседними гранями и сопряжения двух граней. На рис. 9.87 приведен результат снятия фаски 40 х 40 у верхней цилиндрической части и сопряжения двух пар боковых граней в левой части тела с радиусом 75 (для удобства текущий вид несколько изменен).

Рис. 9.87. Построение фаски и сопряжения граней тела
Тела можно строить методом выдавливания или вращения областей. Эти операции выполняются с помощью кнопок

панели инструментов Тела (Solids) (см. рис. 9.80). Данные кнопки соответствуют командам EXTRUDE (ВЫДАВИТЬ) и REVOLVE (ВРАЩАТЬ).

В качестве примера рассмотрим построение участка твердотельной трубы с помощью команды EXTRUDE (ВЫДАВИТЬ).

Установим на пустом экране в качестве вида юго-западную изометрию. Построим два круга с центрами в начале координат и радиусами 100 и 80.

Преобразуем их в области. Из большой области вычтем малую и получим область в форме кольца (рис. 9.88).

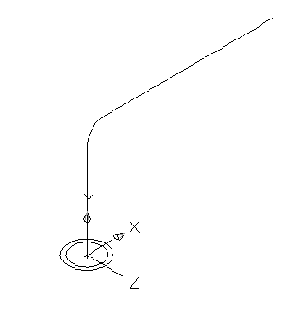

Рис. 9.88. Построение области в форме кольца
