Иллюстрированный самоучитель по AutoCAD 2004
Грани и сети
Для того чтобы при тонировании поверхности объектов были непрозрачными, они должны быть созданы специальным образом. Мы уже знаем, что у цилиндра (выдавленного круга) все поверхности в режиме двумерного каркаса являются непрозрачными при скрытии невидимых линий, а вот у выдавленной полилинии в форме прямоугольника непрозрачны только боковые стенки. Сам прямоугольник не является сплошным плоским объектом и фактически имеет только контур, без внутренности.
Для непрозрачных треугольников и четырехугольников в AutoCAD есть специальный объект — грань. Непрерывно расположенные грани могут объединяться в "сеть". Поверхности очень многих трехмерных объектов могут быть представлены в виде сетей. Сеть хотя и является приближенным представлением объекта, но дает достаточно много информации о его форме и размерах. Для примера выберем пункт в падающем меню Draw | Surfaces | 3D Surfaces (Рисование | Поверхности ЗМ поверхности). На экране появится диалоговое окно 3D Objects (ЗМ объекты) (рис. 9.69).

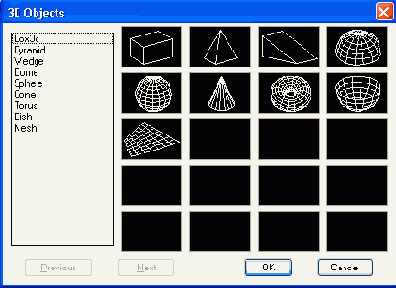

Рис. 9.69. Диалоговое окно 3D Objects
В этом окне доступны 9 объектов (Box3d (ЗМ ящик). Pyramid (Пирамида), Wedge (Клин), Dome (Купол), Sphere (Сфера), Cone (Конус), Torus (Top), Dish (Чаша) и Mesh (Сеть)), которые после задания параметров будут построены в текущем рисунке поверхностями в виде сетей с четырехугольными и треугольными ячейками. Все клетки (ячейки) таких поверхностей непрозрачны для операций скрытия невидимых линий, раскрашивания и тонирования.
В панели инструментов Surfaces (Поверхности) (рис. 9.70) собраны кнопки всех основных операций с гранями и сетями.
Рис. 9.70. Панель инструментов Surfaces
Рассмотрим кнопки этой панели. Первая кнопка
Команда строит примитивы, называемые SOLID (ФИГУРА). Фигуры обладают дополнительным свойством — они являются непрозрачными, благодаря чему их кнопка включена в панель Surfaces (Поверхности). Фигура является плоским (двумерным) объектом и располагается в плоскости, параллельной плоскости XY текущей системы координат.
