Материалы


Следующей командой задания настроек тонирования, которая соответствует кнопке

панели инструментов Render (Тонирование), является команда RMAT (МАТЕРИАЛ), назначающая материалы построенным объектам. Команда вызывает диалоговое окно Materials (Материалы) (рис. 9.59).

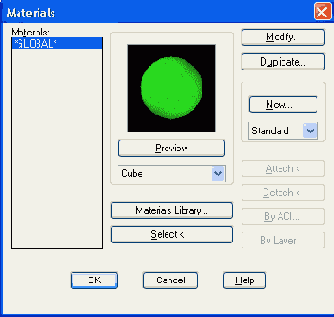

Рис. 9.59. Диалоговое окно Materials

В левой части окна в списке Materials (Материалы) приводится перечень материалов, загруженных в текущий рисунок. Один материал, который называется *GLOBAL* ("ГЛОБАЛЬНЫЙ*), обязательно присутствует в рисунке и присваивается всем объектам, имеющим поверхности, по умолчанию. Все остальные материалы надо импортировать с помощью команды MATLIB (БИБМАТ) или с помощью кнопки

панели инструментов Render (Тонирование), которые вызывают диалоговое окно Materials Library (Библиотека материалов) (рис. 9.60).


Рис. 9.60. Диалоговое окно Materials Library

В левой части этого окна в области Current Drawing (Текущий рисунок) также приводится перечень материалов, уже импортированных в текущий рисунок. Этот перечень можно очистить с помощью кнопки Purge (Очистить) или сохранить в виде отдельного файла библиотеки материалов с расширением mli (с помощью кнопки Save As (Сохранить как) области Current Drawing (Текущий рисунок)). В правом верхнем углу в раскрывающемся списке области Current Library (Текущая библиотека) находится имя текущей библиотеки, а под ним выводится список ее материалов. По умолчанию используется стандартная библиотека AutoCAD с именем render.mli (расширение mli обязательно). Если нужно открыть другую библиотеку, то для этого следует воспользоваться кнопкой Open (Открыть).

Если в перечне материалов текущей библиотеки отметить материал и нажать кнопку Preview (Просмотр) в центре диалогового окна, то в поле просмотра вы увидите, как указанный материал будет выглядеть на поверхности объекта. В качестве такого условного объекта могут быть выбраны Sphere (Сфера) или Cube (Куб), которые выбираются из раскрывающегося списка, расположенного под кнопкой Preview (Просмотр). На рис. 9.60 показан просмотр материала 3D CEL ТЕХТМАР на кубе.
