Общий вид


Для удобства отображения сложного чертежа или модели полезно вывести на экран окно, называемое Aerial View (Общий вид). Тогда на основном экране может устанавливаться один вид, а в дополнительном окне — другой (например, вид всего рисунка). На рис. 9.20 показано окно Aerial View (Общий вид), в котором установлено окно по границам всего рисунка, а внутри него рамкой показаны границы того вида, который находится в основном графическом экране.

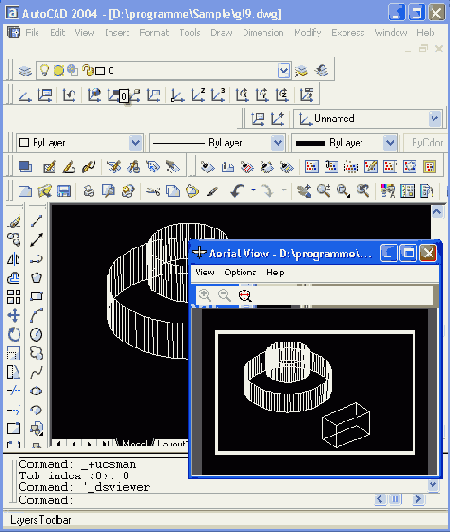

Рис. 9.20. Окно Aerial View

Вызов этого окна может быть выполнен с помощью команды DSVIEWER (ГЛАЗ) или пункта Aerial View (Общий вид) падающего меню View (Вид). Возможно также выполнять зумирование большого окна через маленькое. Для этого нужно щелкнуть мышью внутри окна Aerial View (Общий вид), которое переходит в режим динамического зумирования (см. опцию Dynamic (Динамика) команды ZOOM (ПОКАЗАТЬ), описанную в разд. 2.4). Выполняемое зумирование отражается на основном графическом экране.

Закрыть окно Aerial View (Общий вид) можно либо с помощью стандартной кнопки

закрытия окон Windows, либо с помощью того же пункта Aerial View (Общий вид) падающего меню Вид (View).
