Иллюстрированный самоучитель по AutoCAD 2004



необходимо выбрать объекты вхождения блока,


Следующий шаг — с помощью кнопки

необходимо выбрать объекты вхождения блока, которые должны быть отредактированы. Система выдаст следующий запрос:

Transfer objects between the RefEdit working set and host drawing... Enter an option [Add/Remove] <Add>: _add

(Перемещение объектов из основного рисунка в рабочий набор для ССЫЛРЕД и обратно... Задайте опцию [Добавить/Исключить] <Добавить>: _add)

Отметьте оба входящих в блок Computer прямоугольника (по очереди или секущей рамкой). Далее система AutoCAD сообщит:

2 Added to working set: (Добавлено к рабочему набору элементов: 2)

С помощью кнопки

вы можете добавить к рабочему набору другие дополнительные объекты, а с помощью кнопки
— убрать из набора лишние.

Теперь воспользуйтесь командой PROPERTIES (OKHOCB) и сделайте во внешнем прямоугольнике изменение цвета и ширины (например, на 2 мм), а во внутреннем прямоугольнике измените тип линии (например, на тип Dashed (Штриховая)). После этого левое вхождение блока Computer примет новую форму, а остальные вхождения не будут видны (рис. 7.35). Для того чтобы занести сделанные изменения в описание блока Computer, щелкните по кнопке

панели Refedit (Редактирование вхождений). Данная кнопка вызывает команду REFCLOSE (ССЫЛЗАКР) в режиме сохранения изменений.

Прежде чем внести результаты редактирования, система AutoCAD выдает предупреждение (рис. 7.36).

При согласии с внесением изменений нажмите кнопку ОК. После этого результат редактирования отразится на всех вхождениях блока Computer (рис. 7.37), а панель Refedit (Редактирование вхождений) исчезнет.

Возможно редактирование и вложенных вхождений (например, когда внешняя ссылка внутри себя содержит другую внешнюю ссылку).

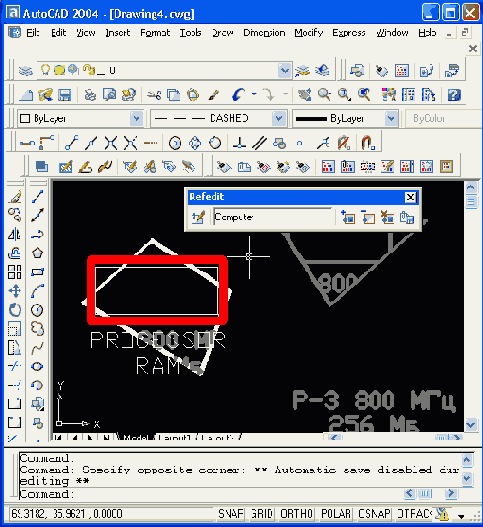

Рис. 7.35. Редактирование вхождения блока Computer


Рис. 7.36. Предупреждающее сообщение команды REFCLOSE
Кнопка
панели Refedit (Редактирование вхождений) предназначена для отказа от внесения изменений во все вхождения блока или внешней ссылки.

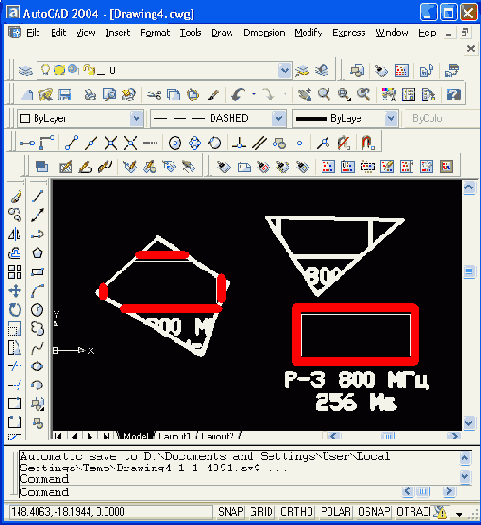

Рис. 7.37. Результаты редактирования описания блока через вхождение
