Диалоговое окно Reference Edit, вкладка

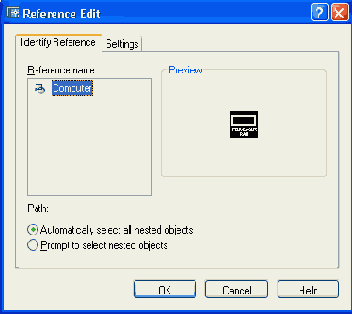

Рис. 7.33. Диалоговое окно Reference Edit, вкладка Identify Reference
В правой части окна в области просмотра Preview (Образец) виден растровый образец отмеченного блока. В нижней части расположена группа переключателей Path (Путь):

  •  Automatically select all nested objects (Автоматически показывать все вложенные объекты) — показывает и внутренние вхождения в отмеченный блок или внешнюю ссылку, с возможностью их выбора для редактирования;

  •  Prompt to select nested objects (Запрашивать выбор вложенных объектов) — внутренние вхождения показывает по запросу.

  • На вкладке Settings (Настройки) диалогового окна Reference Edit (Редактирование вхождений) (рис. 7.34) расположены три флажка, задающие дополнительные настройки процесса редактирования вхождений:

  •  Create unique layer, style, and block names (Создавать уникальные имена слоев, стилей и блоков);

  •  Display attribute definitions for editing (Вывести описания атрибутов для редактирования);

  •  Lock objects not in working set (Закрыть объекты, не входящие в рабочий набор).



  • Рис. 7.34. Диалоговое окно Reference Edit, вкладка Settings
    Первый флажок позволяет включать префиксы в имена слоев и символов (см. ранее операцию внедрения внешних ссылок, где появляются префиксы). Второй флажок позволит отредактировать определения атрибутов выбранного блока. Третий флажок при включении блокирует отображение объектов, не попавших в редактируемый набор, чтобы их нельзя было случайно изменить.

    После нажатия в диалоговом окне Reference Edit (Редактирование вхождений) кнопки ОК система сообщает:

    Use REfCLOSE or the Refedit toolbar to end reference editing session.

    (Для завершения сеанса редактирования вхождения воспользуйтесь командой ССЫЛЗАКР или соответствующей панелью инструментов.)

    Теперь в панели Refedit (Редактирование вхождений) в списке вхождений должно появиться имя Computer (как на рис. 7.32). Этот список показывает вам имена тех вхождений блоков и внешних ссылок, которые вы внесли в рабочий набор для дальнейшего редактирования. Установленное в этом списке текущее значение (его вы могли бы поменять, если бы выбрали несколько вхождений) показывает имя вхождения, которое вы сейчас начнете редактировать.
