Если вы начали на экране


Если вы начали на экране с указания точки вставки, то следующий запрос системы будет таким (он будет пропущен, если в диалоговом окне уже были определены масштабные коэффициенты вставки):

Enter X scale factor, specify opposite corner, or fCorner/XYZJ <1>:

(Введите масштаб no оси Х, укажите второй угол или [Угол/XYZ] <!>:)

Если ввести ненулевое число, то оно будет воспринято как масштабный коэффициент по оси X.

Если указать точку, то координаты ее смещения в миллиметрах от точки вставки будут взяты в качестве масштабных коэффициентов по всем осям. Например, если вторая точка смещена от точки вставки на 6,2 мм по оси X, на 3,97 мм по оси Y и на 0 мм по оси Z, то в качестве масштабных коэффициентов будет принята следующая тройка чисел: 6.2, 3.97, 1.0. Таким образом, нулевое значение по оси Z заменится на значение ло умолчанию, т. е. на 1.

Опция Corner (Угол) запрашивает вторую точку и работает аналогично предыдущему случаю.

Опция XYZ запрашивает масштабные коэффициенты вставки.

После указания масштабных коэффициентов выдается заключительный запрос на угол поворота блока относительно точки вставки:

Specify rotation angle <0>: (Угол поворота <0>:)

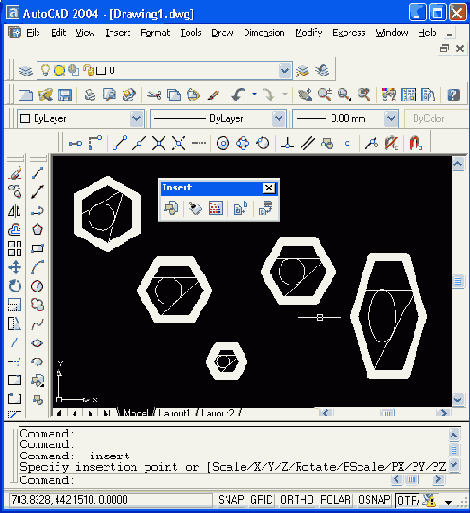

На рис. 7.7 показан блок Elements, вставленный несколько раз с разными углами поворота и различными масштабными коэффициентами.

Если перед именем команды вставки добавить знак минус (-INSERT (-ВСТАВИТЬ)), то команда вставки будет работать в режиме командной строки, т. е. без диалогового окна. Первый запрос, который она выдает, — это запрос имени вставляемого объекта:

Enter block name or [?] <ELEMENT6>: (Имя блока или [?] <ELEMENT6>:)


Рис. 7.7. Примеры вставки блока Elements
В качестве значения по умолчанию в скобках предлагается имя предыдущего вставленного блока. Нужно либо согласиться со значением по умолчанию, нажав клавишу <Enter>, либо ввести имя другого блока, или знак вопроса для просмотра списка имен блоков, описанных в текущем рисунке. После указания имени блока остальные запросы команды вставки совпадают с рассмотренными ранее.
