открываемое командой, приведено на рис.


Команда LAYTRANS (СЛОЙТРАНС), которой соответствует кнопка
панели инструментов CAD Standards (Стандарты оформления) (см. рис. 5.28), предназначена для трансляции слоев (смены имен и свойств слоев на требуемые). Диалоговое окно Layer Translator (Транслятор слоев), открываемое командой, приведено на рис. 5.36.

В данном окне в области Translate From (Исходные слои) перечисляются слои текущего рисунка. Используемые слои имеют слева от имени значок
неиспользуемые —
. Неиспользуемые слои, вероятно, транслировать не нужно. Если вам не требуется список всех слоев, то вы можете с помощью поля Selection Filter (Фильтр) задать фильтр выбора слоев (например, S-*).

В области Translate To (Слои назначения) нужно сформировать список с именами слоев. В начальном состоянии этот список обычно пуст. Добавить в него имена можно либо с помощью кнопки New (Новый), которая вызывает диалоговое окно New Layer (Новый слой), дающее возможность ввести имя слоя и его свойства (тип линии, цвет, вес, стиль печати). Чаще используется кнопка Load (Загрузить), открывающая окно выбора файла- прототипа, из которого будет импортирован список слоев и их характеристик. В качестве такого файла можно взять не только DWG-файл, но и DWT-файл или DWS-файл.

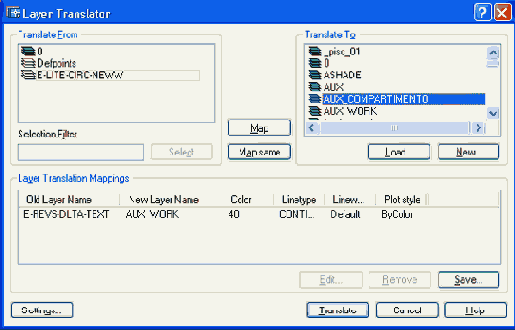

Рис. 5.36. Диалоговое окно Layer Translator
После того как вы выбрали имя слоя в списке Translate From (Исходные слои) и соответствующее ему имя в списке Translate To (Слои назначения), необходимо щелкнуть по кнопке Map (Сопоставить) и в списке области Layer Translation Mappings (Таблица сопоставлений слоев) появится имя старого слоя (Old Layer Name), имя нового слоя (New Layer Name), а также свойства нового слоя (Color (Цвет), Linetype (Тип линии), Lineweight (Вес), Plot style (Стиль печати)). Кнопка Map same (Одноименные) используется для добавления к схеме трансляции слоев, имена которых должны сохраниться (такие имена должны присутствовать в списках Translate From (Исходные слои) и Translate To (Слои назначения)).

Со строками списка в области Layer Translation Mappings (Таблица сопоставления слоев) возможны операции (см. на рис. 5.36 кнопки с соответствующими названиями):
