восемь текстовых стилей: МКМ, МКМ0,

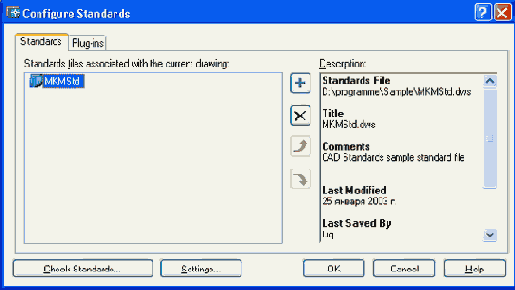

Команда STANDARDS (СТАНДАРТЫ) при своем вызове открывает вкладку Standards (Стандарты) окна Configure Standards (Настройка стандартов) (рис. 5.29).
Рис. 5.29. Диалоговое окно Configure Standards, вкладка Standards
Вкладка Standards (Стандарты) показывает перечень тех стандартов, которые подключены к данному чертежному файлу. Один рисунок может быть ассоциирован сразу с несколькими стандартами. Стандарт, расположенный в списке выше, имеет приоритет по сравнению со стандартом, находящимся ниже. Это правило применяется в тех случаях, когда имя какого-то элемента (слоя, типа, стиля) одного стандарта совпадает с именем элемента (слоя, типа, стиля) другого стандарта. Если слои вашего рисунка удовлетворяют стандарту, свойства слоев (цвет, тип и т. п.) будут точно такими же, как свойства слоев с теми же именами в файле стандарта. Аналогичное правило распространяется и на типы линий, текстовые стили, размерные стили.
В диалоговом окне, показанном на рис. 5.29, вы можете добавить стандарт к списку (кнопка
), опустить ниже в списке (кнопка
Когда вы добавляете новый стандарт, то система открывает окно Select standards file (Выбор файла стандартов), в котором вы можете найти и выбрать нужный файл с расширением dws.

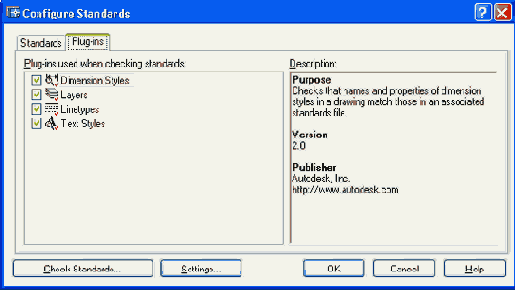

На рис. 5.30 показана вкладка Plug-ins (Надстройки) диалогового окна Configure Standards (Настройка стандартов).
На этой вкладке вы видите список типов обнаруженных элементов — Dimension Styles (Размерные стили), Layers (Слои), Linetypes (Типы линий), Text Styles (Текстовые стили). Их можно проверить на соответствие стандартам с помощью кнопки
, которая выполняет ту же операцию, что и рассматриваемая ниже команда CHECKS TAN CARDS (HOPMUKOH-ТРОЛЬ).
Рис. 5.30. Диалоговое окно Configure Standards, вкладка Plug-ins
Команда CHECKSTANDARDS (НОРМОКОНТРОЛЬ) предназначена для проверки чертежа на соответствие стандартам. Команда выполняет проверку и результаты выводит в диалоговое окно Check Standards (Нормоконтроль) (рис. 5.31).
