Если какое-то свойство (например, цвет) у этих объектов имеет разные значения, то в поле свойства выводится значение *VARIES*. Справа от раскрывающегося списка находятся три следующие кнопки:
Juck Select (Быстрый выбор) — для быстрого выбора объектов с помощью фильтров в насыщенном рисунке (рассмотрена в разд. 3.1);
Select Objects (Выбор объектов) — для выбора объектов заново;
Toggle value of PICKADD Sysvar (Изменить значение системной переменной PICKADD) — изменяет значение системной переменной PICKADD с 1 на 0; если значение переменной PICKADD равно 1, то окно PROPERTIES (СВОЙСТВА) отображает свойства, общие для всех выбранных в данный момент объектов, а если 0 — то только последнего из выбранных; если переменной PICKADD установлено значение 0, то рассматриваемая кнопка имеет другое изображение -
(щелчок по этой кнопке меняет значение системной переменной PICKADD с 0 на 1).
Можно помечать примитивы, перемещая плавающее окно свойств по экрану и щелкая левой кнопкой мыши по нужному объекту. Открытое окно PROPERTIES (СВОЙСТВА) не препятствует вводу других команд системы AutoCAD.
В рассматриваемой версии системы AutoCAD окно свойств не только изменило свой дизайн, но у него появилась еще возможность сворачивания. Если щелкнуть по значку
, расположенному в левом нижнем углу окна, то окно свернется до вертикальной полосы с заголовком (рис. 4.31).

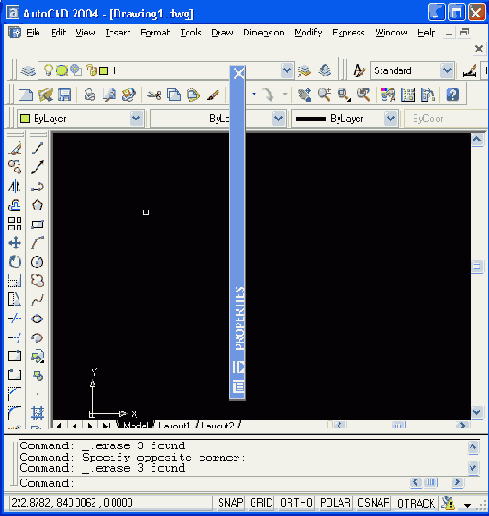

Рис. 4.31. Окно Properties (в свернутом виде)
После этого для временного развертывания окна PROPERTIES (СВОЙСТВА) нужно только подвести курсор к полосе заголовка свернутого окна (при уходе курсора окно снова свернется), а для постоянного развертывания необходимо щелкнуть по значку
Щелчок по значку
, расположенному в самом низу диалогового окна, приводит к вызову контекстного меню, которое управляет характеристиками самого окна (рис. 4.32). Это же меню появится, если щелкнуть правой кнопкой мыши по синей полосе заголовка, ограничивающей окно слева.
Рис. 4.32. Контекстное меню характеристик диалогового окна PROPERTIES
