Иллюстрированный самоучитель по AutoCAD 2004


3.9. Редактирование сплайнов - часть 2

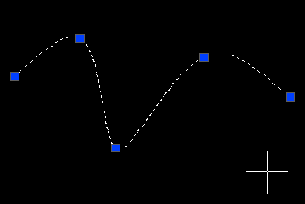

Рис. 3.72. Определяющие точки сплайна

Опции данного уровня имеют следующее назначение:

  •  Add (Добавить) — добавляет новую определяющую точку к сплайну;
  •  Close (Замкнуть) — замыкает сплайн;
  •  Delete (Удалить) — удаляет некоторые определяющие точки и пересчитывает сплайн по оставшимся определяющим точкам;
  •  Move (Перенести) — перемещает определяющие точки;
  •  Purge (Очистить) — удаляет информацию об определяющих точках сплайна, после чего они становятся недоступными;
  •  Tangents (Касательные) — изменяет начальное и конечное граничные условия сплайна;
  •  toLerance (ДОПуск) — изменяет допуск, задающий возможное отклонение сплайна от определяющих точек;
  •  eXit (выХод) — выходит из режима редактирования определяющих точек.

Опция Add (Добавить) позволяет добавить определяющую точку к сплайну и выдает запрос:

Specify control point <exit>: (Управляющая точка <выход>:)

Укажите определяющую точку, после которой вы хотите добавить новую точку. Система AutoCAD отмечает ту точку, которую вы укажете, и следующую за ней (рис. 3.73). На экране эти точки будут красного цвета.



Рис. 3.73. Указание участка сплайна, в котором добавляется определяющая точка

Очередной запрос: Specify new point <exit>: (Новая точка <выход>:)

Укажите местоположение добавляемой определяющей точки или нажмите клавишу <Enter> для отказа от добавления. Если вы задали новую точку, то сплайн меняет свою форму с учетом нового состояния определяющих точек (рис. 3.74).



Рис. 3.74. Изменение сплайна при добавлении определяющей точки

Можно сразу же на этом участке сплайна добавить еще точку (или точки), так как запрос о новой точке повторяется. После нажатия клавиши <Enter> режим добавления точек завершается.

Если в качестве точки, после которой добавляется новая, выбрана последняя определяющая точка сплайна, то она помечается только одна (на экране высвечивается красным цветом). Если выбрана первая определяющая точка, то AutoCAD меняет запрос:
