3.4. Редактирование мультилиний - часть 2


Select second mline: (Выберите вторую мультилинию:)

Укажите вторую мультилинию, которая будет верхней. В результате выполнения операции первая мультилиния будет скрыта под второй в области их пересечения (рис. 3.56).

Далее следует запрос: Select first mline or [Undo]: (Выберите первую мультилинию или /Отменить]:)

Вы можете указать следующую мультилинию в зоне другого пересечения пли нажать клавишу <Enter> для выхода из команды. С помощью опции Undo (Отменить) вы можете отменить только что выполненную операцию над предыдущей парой мультилинии.

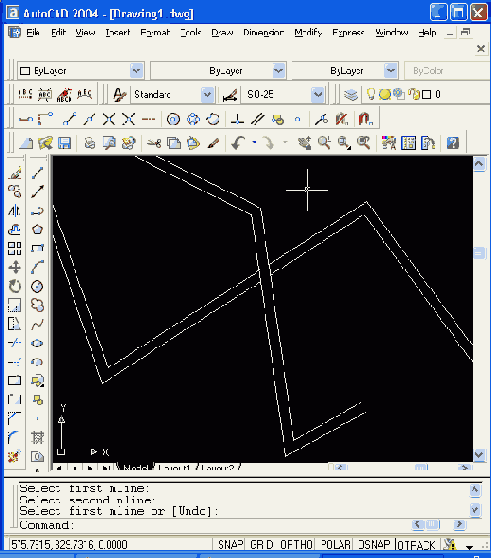

Рис. 3.56. Результат операции Closed Cross

Операция Open Cross (Открытый крест) (кнопка

) работает аналогично предыдущей, но в зоне пересечения убирает все внешние кромки и внутренние линии первой указанной мультилинии.

Операция Merged Cross (Сплошной крест) (кнопка

) работает аналогично предшествующей, но убирает только внешние кромки. Операции Closed Tee (Закрытое Т) (кнопка

), Open Tee (Открытое Т) (кнопка

) и Merged Tee (Сплошное Т) (кнопка

) позволяют первую из указываемых мультилинии закончить (обрезать) в области ее пересечения со второй мультилинией. Нюансы работы этих операций хорошо видны на изображениях соответствующих пиктограмм.

Операция Corner Joint (Угловой стык) (кнопка

) оформляет угловое пересечение конечных сегментов двух мультилинии или одной мультилинии, вычисляя все необходимые пересечения.

Операция Add Vertex (Добавить вершину) (кнопка

) позволяет добавить вершину внутри прямолинейного сегмента мультилинии. Для этого в ответ на запрос указания мультилинии нужно отметить на одной из линий, входящих в мультилинию, место стыка (новой вершины). Если в стиле редактируемой мультилинии не было задано вычерчивание внутренних стыков в точках вершин, то появившаяся новая вершина ничем не будет отмечена. Чтобы увидеть все вершины, в том числе и новую, нужно высветить ручки у мультилинии (рис. 3.57).

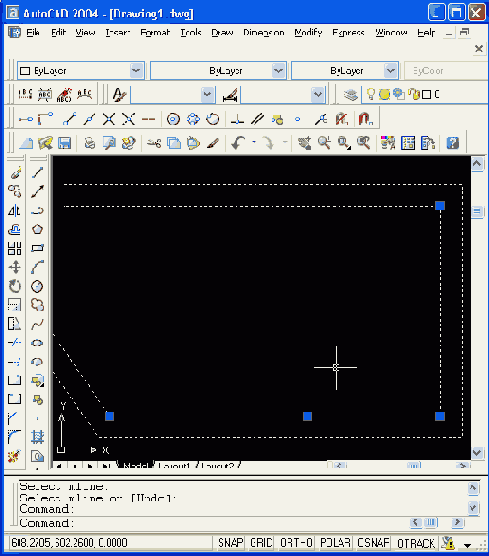

Рис. 3.57. Добавление вершины в мультилинию

Операция Delete Vertex (Удалить вершину) (кнопка

) позволяет удалить вершину мультилинии, выпрямляя соответствующий сегмент. Для удаления нужно в ответ на запрос выбора мультилинии указать одну из ее линий вблизи ликвидируемой вершины. В результате система AutoCAD перестроит мультилинию без этой вершины.
