с вершинами полилинии, что дает

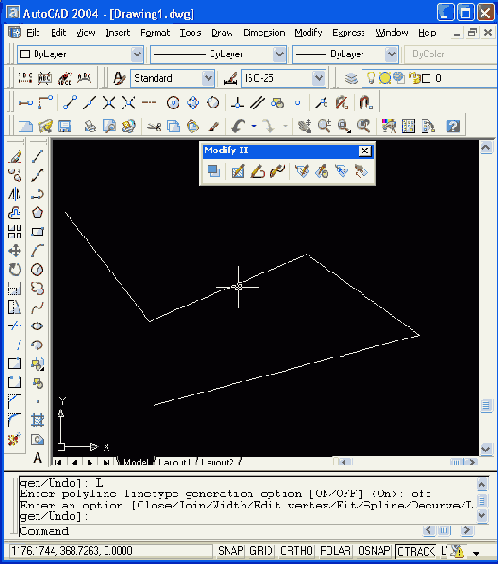

Рис. 3.47. Полилиния при Ltype gen=OFF
Самая сложная опция — Edit vertex (Вершина), которая вызывает режим работы с вершинами полилинии, что дает возможность изменять положение вершин, удалять их, добавлять, а также менять ширину конкретного сегмента и разрывать полилинию на части. После выбора данной опции система AutoCAD выдает запрос:

Enter a vertex editing option [Next/Previous/Break/ lnsert/Move/Regen/Straighten/Tangent/Width/eXit] <N>:

Задайте опцию редактирования вершины

След/Пред/РАзорвать/ВСтавитъ/ПЕренести/ РЕген/ВЫпрямитъ/Касателъная/ Шкрина/выХод] <С>:)

При этом в первой вершине полилинии появляется знак х (рис. 3.49), что означает отметку текущей вершины, к которой будут относиться последующие операции редактирования. Порядок следования вершин идентичен той последовательности, с которой эти вершины создавались при построении полилинии.

Рис. 3.48. Полилиния при Ltype gen=ON

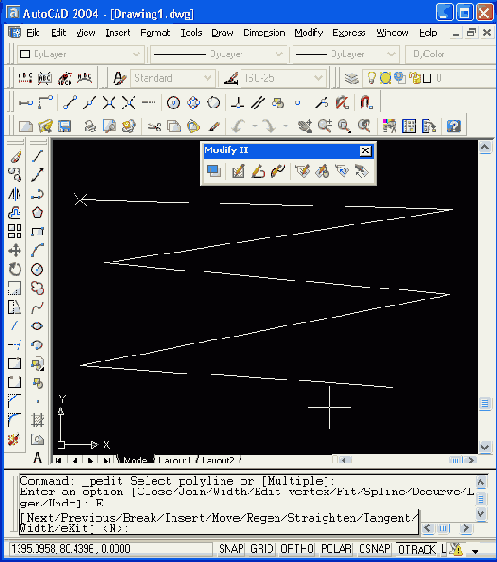

Рис. 3.49. Режим редактирования вершин полилинии
В данном режиме доступны такие опции:

Next (След) — перейти на следующую вершину;

Previous (Пред) — перейти на предыдущую вершину;

Break (РАзорвать) — разорвать полилинию, начиная с текущей вершины;

Insert (ВСтавить) — вставить новую вершину после текущей;

Move (ПЕренести) — перенести текущую вершину на новое место;

Regen (РЕген) — регенерировать (перерисовать) полилинию с текущими установками;

Straighten (ВЫпрямить) — выпрямить полилинию на участке, начиная с текущей вершины (удаление соседних вершин);

Tangent (Касательная) — задать направление касательной к текущей вершине для будущей операции Fit (СГладить);

Width (Ширина) — задать ширину полилинии на участке, начинающемся в текущей вершине;

eXit (выХод) — выход из режима редактирования вершин и возврат к запросу: Enter an option [Close/Join/Width/Edil vertex/Fit/Spline/Decurve/Ltype gen/Undo]: (Задайте опцию [Замкнуть/Добавить/Ширина/Вершина/СГладить/СПлайн/ Убрать сглаживание/Типлин/Отменить]:).
