3.2. Команды общего редактирования - часть 9


Select objects to stretch by crossing-window or crossing-polygon... Select objects: (Выберите растягиваемые объекты секущей рамкой или секущим многоугольником...Выберите объекты:)

На рис. 3.34 показана полилиния в форме прямоугольника, у которого нужно переместить две правые вершины.

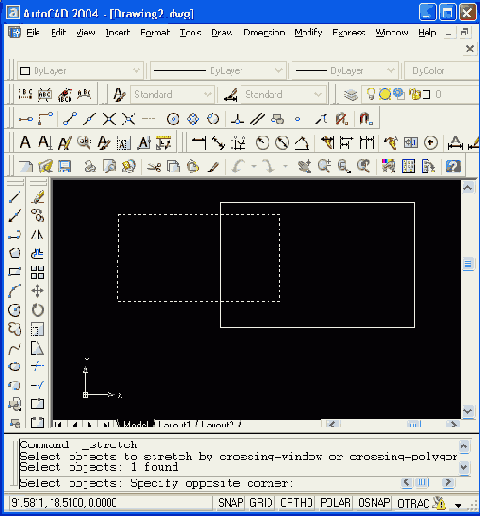

Рис. 3.34. Выбор растягиваемого объекта секущей рамкой

Выберите секущей рамкой прямоугольник, но таким образом, чтобы внутри рамки оказались только правые вершины полилинии (те из читателей, кто забыл способы выбора объектов, могут вернуться к разд. 3.1). Закончите выбор объектов нажатием клавиши <Enter>. Затем следует запрос о первой точке:

Specify base point or displacement: (Базовая точка или перемещение:)

Укажите первую точку: Specify second point of displacement or <use first point as displacement>: (Вторая точка перемещения или <считать перемещением первую точку >:)

 Укажите вторую точку вектора перемещения (рис. 3.35).

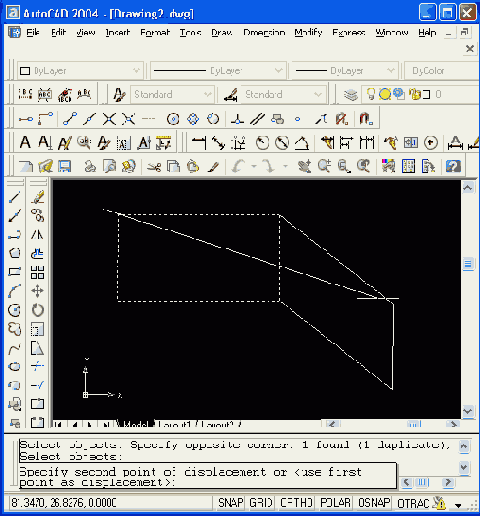

Рис. 3.35. Указание вектора перемещения в команде STRETCH

В результате выполнения команды вершины полилинии, не попавшие в рамку, остались на старых местах, а вершины, выбранные секущей рамкой, переместились параллельно заданному вектору.

Команда LENGTHEN (УВЕЛИЧИТЬ), которой соответствует пункт Lengthen (Увеличить) падающего меню Modify (Редакт), увеличивает отрезки, дуги и конечные сегменты полилиний на заданную величину (в единицах длины или угловых единицах).

Первый запрос команды:

Select an object or [DElta/Percent/Total/DYnamic]: (Выберите объект или /ДЕлыпа/проЦент/Всего/ДИнамика]:)

Если в этот момент выбрать объект, то система AutoCAD выдает его текущие параметры, которые можно использовать для увеличения (для отрезка и сегмента полилинии — длину, а для дуги — длину и центральный угол). Опции команды:

  •  DElta (ДЕльта) — указывается величина удлинения (числом);
  •  Percent (проЦент) — указывается новая длина в процентах от старой длины:
  •  Total (Всего) — указывается новая полная длина в линейных или угловых единицах;
