В зависимости от состояния флажка Rotate items as copied (Поворачивать элементы массива), размножаемые объекты будут поворачиваться параллельно касательным к дуге или нет. Если в области Object base point (Базовая точка объекта) установлен флажок Set to object's default (Как установлено в объекте), то дуга, относительно которой расставляются новые объекты, будет проходить через некоторую точку последнего выбранного примитива (эта точка определяется системой по своему алгоритму — как правило, это первая или центральная точка). Если данный флажок сбросить, то можно в поле Base point (Базовая точка) задать другую базовую точку.


Рис. 3.28. Диалоговое окно Array с включенным переключателем Polar Array
Если щелкнуть по кнопке Less (Меньше), то размер окна, приведенного на рис. 3.28, уменьшится за счет исчезновения области Object base point (Базовая точка объекта), щелчок по той же кнопке раскроет скрытую область при этом надпись на кнопке будет More (Больше)).

На рис. 3.29 приведен результат работы команды ARRAY (МАССИВ) в режиме кругового массива.

Кнопка
соответствует команде MOVE (ПЕРЕНЕСТИ), которая позволяет переместить выбранные объекты параллельно вектору, заданному двумя точками. Команду можно также вызвать из падающего меню Modify (Pe-дакт) с помощью пункта Move (Перенести). Запросы и действия этой команды очень похожи на запросы и действия команды COPY (КОПИРОВАТЬ). Первый запрос после выбора объектов:

Specify base point or displacement: (Базовая точка или перемещение:)

Задайте первую точку. Следующий вопрос:

Specify second point of displacement or <use first point as displacement: (Вторая точка перемещения или < считатъ перемещением первую точку >:)

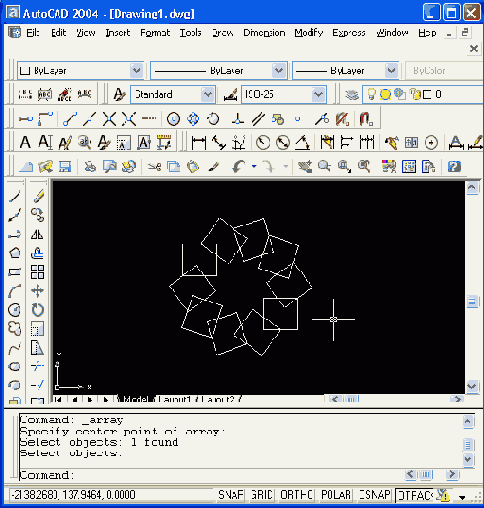

Рис. 3.29. Копирование объектов с помощью кругового массива
Укажите вторую точку вектора перемещения (рис. 3.30). Если нажать вместо этого на клавишу <Enter>, то координаты первой точки рассматриваются как координаты перемещения.

Кнопка
команды ROTATE (ПОВЕРНУТЬ) дает возможность повернуть выбранные объекты относительно базовой точки на заданный угол. Команду можно также вызвать из падающего меню Modify (Редакт) с помощью пункта Rotate (Повернуть).
