а также угол наклона массива


Расстояние между рядами и столбцами (отстояние). а также угол наклона массива можно задать числами или мышью. Для задания мышью нужно щелкнуть по кнопке
, расположенной напротив соответствующего поля, после чего на освободившемся от окна экране указать две точки, которые и зададут значение параметра. Если щелкнуть по большой кнопке
, то затем на освободившемся экране указанием двух точек можно задать сразу же отстояния рядов и отстояния столбцов (будут использованы разность между абсциссами точек и разность между ординатами).

Если отстояния положительны, то объекты размножаются вправо по оси X и вверх по оси У. Отрицательные значения меняют направление размножения по соответствующей оси (если оба числа отрицательны, то и по обеим осям).

Кнопка Preview (Просмотр), расположенная в правом нижнем углу диалогового окна, дает возможность оценить правильность задания параметров команды ARRAY (МАССИВ), прежде чем выполнить ее. На рис. 3.27 показано окно Array (Массив) режима просмотра (в качестве объектов размножения выбран прямоугольник и находящиеся внутри него отрезок и заливка). Если вы согласны с результатом, то можете щелкнуть по кнопке Accept (Принять), если не согласны — то по кнопке Modify (Изменить) и вернуться в диалоговое окно, изображенное на рис. 3.26.

Другой вариант команды — размножение объектов по дуге окружности, который работает при включении переключателя Polar Array (Круговой массив). На рис. 3.28 показано диалоговое окно Array (Массив) в режиме кругового массива.


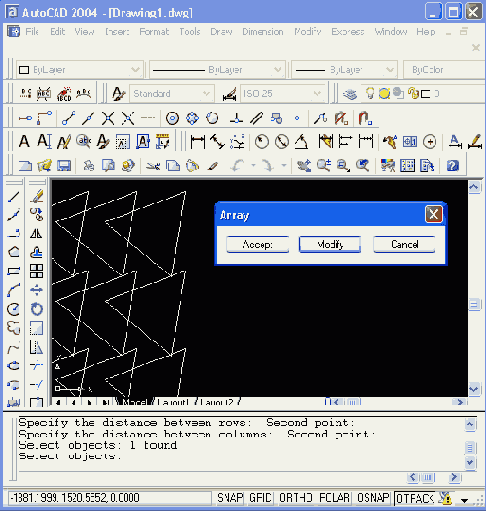

Рис. 3.27. Предварительный просмотр результата работы команды ARRAY в режиме прямоугольного массива
В этом окне нужно задать центр кругового массива (поле Center point (Точка центра)) и в раскрывающемся списке Method (Способ построения) выбрать способ заполнения: Total number of items & Angle to fill (Число элементов и угол заполнения), Total number & Angle between items (Число элементов и угол между элементами) или Angle to fill & Angle between items (Угол заполнения и угол между элементами). В зависимости от выбранного способа, нужно будет заполнить два из трех следующих параметров: Total number of items (Число элементов), Angle to fill (Угол заполнения) и Angle between items (Угол между элементами). Положительные значения углов означают движение против часовой стрелки, отрицательные — по часовой.
