3.2. Команды общего редактирования - часть 2


Specify second point of displacement or <use first point as displacement: (Вторая точка перемещения или <считатъ перемещением первую точку>:)

Укажите вторую точку. В результате образуется копия выбранных объектов, которая будет смещена относительно оригинала на заданный вектор (рис. 3.23).

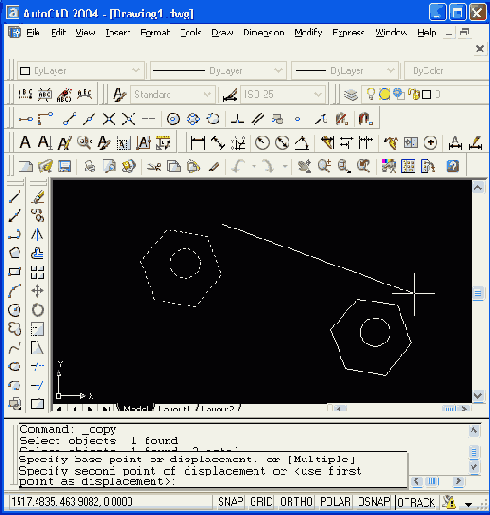

Рис. 3.23. Копирование объектов

Если вместо указания второй точки перемещения нажать клавишу <Enter>, то координаты введенной первой точки становятся координатами перемещения. Этим приемом можно пользоваться для случаев, когда сдвиг объекта заранее известен. Например, если какой-то объект надо скопировать и копия относительно оригинала должна быть смещена на 145 мм по оси X и на —3,75 мм по оси У, то тогда вам в ответ на запрос первой точки надо ввести 145,-3.75. Далее в ответ на запрос второй точки следует нажать клавишу <Enter>.

Опция Multiple (Несколько) предназначена для многократного копирования выбранных объектов. В случае ее использования система AutoCAD один раз запрашивает начальную точку и циклически повторяет запрос о конечной точке вектора перемещения (векторы копирования имеют одну и ту же первую точку, но различные вторые точки). Окончание работы команды — нажатие клавиши <Enter> или щелчок правой кнопкой мыши.

Кнопка

команды MIRROR (ЗЕРКАЛО) позволяет зеркально отразить (симметрировать) выбранные объекты относительно оси, которая определяется двумя точками.

После выбора объектов система AutoCAD запрашивает:

Specify first point of mirror line: (Первая точка оси отражения:)

Затем, после вашего ответа, запрашивается вторая точка, а проходящая через обе точки прямая и будет осью отражения (симметрии):

Specify second point of mirror line: (Вторая точка оси отражения:)

Укажите вторую точку (рис. 3.24).

После этого остается только ответить, что сделать с исходными объектами (удалить или нет):

Delete source objects? [Yes/No] <N>: (Удалить исходные объекты?[Да/Нет] <Н>:)

Если вы не хотите удалять объекты-оригиналы, то ответьте N (Н) или нажмите клавишу <Enter>. В противном случае — ответьте Y (Д). Команда MIRROR (ЗЕРКАЛО) будет выполнена.
