Иллюстрированный самоучитель по AutoCAD 2004


3.2. Команды общего редактирования - часть 14


Укажите вторую точку разрыва. Результат операции виден на примере, приведенном на рис. 3.39 (в левой части — до разрыва, в правой — после разрыва; точки демонстрируют последовательность указания).

Возможен случай, когда точка указания объекта не должна быть точкой разрыва (например, если в точке разрыва есть пересечение с другой линией и указание этой точки может привести к неправильному выбору разрываемого объекта). Тогда в ответ на запрос второй точки разрыва следует воспользоваться опцией First point (Первая точка), что позволяет заново указать первую точку разрыва (не меняя выбора объекта):

Specify first break point: (Первая точка разрыва:)

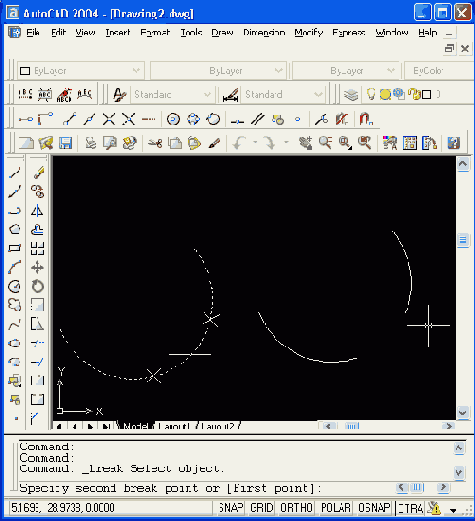

Рис. 3.39. Разрыв объекта

Укажите первую точку. Specify second break point: (Вторая точка разрыва:)

Нужно указать вторую точку, после чего команда будет выполнена. Если вы вместо указания второй точки введете на клавиатуре символ @, то это будет означать, что координаты второй точки разрыва совпадают с координатами первой. Таким образом видимого разрыва на экране не будет, но отмеченный вами объект разделится на два (этот вариант неприменим для целой окружности).

Кнопка

Break at Point (Разорвать в точке) панели инструментов Modify (Редактирование) позволяет воспользоваться вариантом команды BREAK (РАЗОРВАТЬ) в том случае, когда первая и вторая точки разрыва совпадают, но точка указания объекта не является точкой разрыва.

Кнопка

вызывает команду CHAMFER (ФАСКА), которая выполняет операцию подрезки двух пересекающихся прямолинейных сегментов (отрезков, лучей, прямых) на заданных расстояниях от точки их пересечения (снятие фаски), строя при этом новый отрезок, соединяющий точки подрезки. Команду, кроме того, можно вызвать из падающего меню Modify (Редакт) с помощью пункта Chamfer (Фаска). Команда выполняется как над пересекающимися, так и над непересекающимися, но непараллельными отрезками (при этом отрезки сначала удлиняются до пересечения).

Команда CHAMFER (ФАСКА) сначала сообщает текущее состояние режимов, а затем выдает запрос о выборе объекта:
