Иллюстрированный самоучитель по AutoCAD 2004


3.1. Ручки и выбор объектов - часть 10


  •  WPolygon (РМн-угол) — строит аналог рамки в форме замкнутого многоугольника, и выбираются только те объекты, которые попадают внутрь него;
  •  CPolygon (СМн-угол) — является аналогом секущей рамки, но рамка имеет форму многоугольника;
  •  Group (Группа) — выбирает группу (набор с именем, сформированный ранее по команде GROUP (ГРУППА));
  •  Add (Добавить) — позволяет перейти в режим добавления объектов в набор (завершает режим исключения объектов из набора);
  •  Remove (Исключить) — переходит в режим исключения объектов из набора (завершает режим добавления объектов в набор);
  •  Multiple (Несколько) — не подсвечивает объекты при их выборе, ускоряя тем самым работу;
  •  Previous (Текущий) — позволяет взять в качестве набора набор, сформированный системой AutoCAD в предыдущий раз;
  •  Undo (Отменить) — отменяет последнюю операцию добавления объекта в набор или его исключения;
  •  AUto (Авто) — переходит в режим автоматического выбора. При этом если в прицел в точке указания попадает объект, происходит его выбор. В противном случае введенная точка становится первым утлом обычной или секущей рамки, т. е. включается режим BOX (БОКС);
  •  Single (Единственный) — позволяет перейти в режим выбора единственного объекта, попавшего в мишень устройства указания. После обнаружения первого объекта операция выбора прекращается.
  • Режимы AUto (Авто) и Add (Добавить) действуют по умолчанию.

    Если сформированный в результате операций выбора набор примитивов необходим в дальнейшей работе с рисунком, то такой набор следует оформить в виде группы, которая сохраняется внутри файла рисунка и доступна в следующих сеансах редактирования. Для создания групп используется команда GROUP (ГРУППА), которую следует вводить с клавиатуры.

    Команда GROUP (ГРУППА) открывает диалоговое окно Object Grouping (Группы объектов) (рис. 3.18).

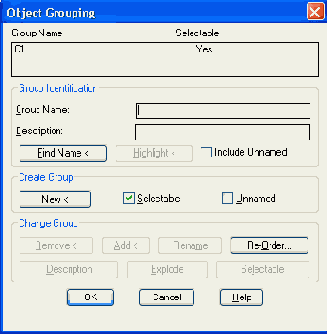

    Рис. 3.18. Диалоговое окно Object Grouping

    В верхней части окна находится список уже существующих в файле чертежа групп (на рис. 3.18 — это группа с именем G1). В списке два столбца: Group Name (Имя группы) и Selectable (Выбираемая). В первом из них располагаются имена групп (до 31 символа длиной, в именах могут использоваться буквы и цифры, а также символы $, - (дефис) и _ (подчеркивание); пробелы не допускаются), а во втором — параметр выбираемое™, который может принимать только два значения: Yes (Да) или No (Нет). В списке групп имена располагаются по алфавиту.
