в надписи одновременно. Оба режима


  •  %%о — включение/отключение надчеркивания;

  •  %%u — включение/отключение подчеркивания;

  •  %%d — вставка символа градуса "°";

  •  %%р — вставка символа плюс-минус "±";

  •  %%с — вставка символа диаметра;

  •  %%% — вставка символа процента "%".

  • Режимы надчеркивания и подчеркивания могут действовать в надписи одновременно. Оба режима по достижении конца строки автоматически отключаются. Пример использования специальных символов приведен на рис. 2.50.

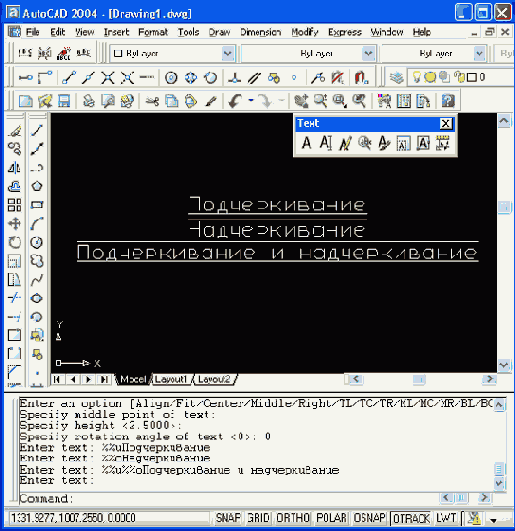

    Рис. 2.50. Примеры специального оформления текста
    Интересны опции выравнивания, которые становятся доступными, если вместо начальной точки выбрать опцию Justify (Выравнивание):

    Enter an option [Align/Fit/Center/Middle/ Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: (Задайте опцию [впИсанный/Поширине/ Центр/сЕредина/впРаво/ ВЛ/ВЦ/ВП/СЛ/СЦ/СП/НЛ/НЦ/НП]:)

    Если вы выбираете опцию Right (впРаво), то выдается запрос:

    Specify right endpoint of text baseline: (Правая конечная точка базовой линии текста:)

    Нужно указать точку, которая будет правым концом базовой линии надписи.

    Если вы выбираете опцию Middle (сЕредина), то выдается запрос:

    Specify middle point of text: (Средняя точка текста:)

    Указанная вами точка будет средней точкой надписи.

    Результат для трех случаев (начальная точка, Right (впРаво) и Middle (сЕредина)) проиллюстрирован на рис. 2.51.

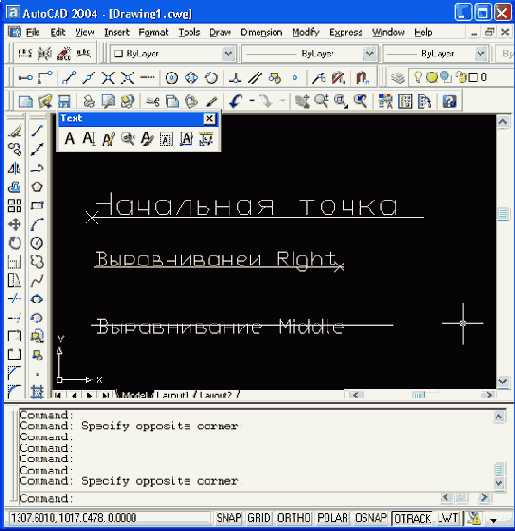

    Рис. 2.51. Примеры выравнивания по левой, правой и средней точкам
    Двухбуквенные наименования опций (BL (НЛ), ВС (НЦ), MR (СП), TR (ВП) и т. п.) образованы из первых букв слов Bottom (Низ), Middle (Середина), Тор (Верх), Left (Левый), Center (Центр), Right (Правый).

    На рис. 2.52 приведен пример текста "Недра", который может быть написан разными вариантами выравнивания (с помощью верхней правой точки, нижней центральной точки и т. п.). Отрезки, соответствующие верхней и нижней кромкам надписи, обрамляют надпись сверху и снизу, причем верхняя кромка выбирается по размеру заглавных букв. Между этими отрезками показаны отрезки, соответствующие базовой и средней линиям.
