Сеть в виде поверхности, заданной кромками

Команда EDGE SURF формирует участок поверхности Кунса по четырем смыкающимся краям. Участок поверхности Кунса — это бикубическая (то есть обладающая кубической кривизной как в направлении М, так и в направлении N) поверхность, «натянутая» на четыре пространственные кривые (рис. 9.22). Команда вызывается из падающего меню Draw > Surfaces > Edge Surface или щелчком мыши по пиктограмме Edge Surface на панели инструментов Surfaces.

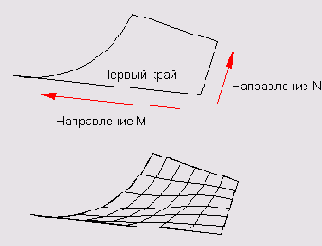

Рис. 9.22. Пример бикубической поверхности

Запросы команды EDGESURF:

Current wire frame density: -SURFTAB1=20 SURFTAB2=20 — текущая плотность каркаса

Select object 1 for surface edge: — выбрать объект — 1-ю кромку поверхности

Select object 2 for surface edge: — выбрать объект — 2-ю кромку поверхности

Select object 3 for surface edge: — выбрать объект — 3-ю кромку поверхности

Select object 4 for surface edge: — выбрать объект — 3-ю кромку поверхности

Края могут представлять собой отрезки, дуги, эллиптические дуги, сплайны или незамкнутые полилинии (двумерные или трехмерные); при этом они должны попарно смыкаться в конечных точках, образуя топологически замкнутый криволинейный четырехугольник.

Порядок выбора краев не имеет значения. Первый выбранный край задает направление М сети поверхности: от конечной точки, ближайшей к точке указания, до другой конечной точки (см. рис. 9.22). Два других края, касающиеся первого, определяют направление N сети. Системная переменная SURFTAB1 задает число интервалов вдоль направления М (первый выбранный край), а системная переменная SURFTAB2 — число интервалов вдоль направления N. В результате создается сеть размером (SURFTABl + l)x(SURFTAB2+1).
