Формирование поверхности Кунса


Построить сеть — поверхность Кунса для четырех граничных В-сплайн кривых (рис. 9.23).

Запустите команду EDGESURF, вызвав ее из падающего меню Draw > Surfaces > Edge Surface или щелчком мыши по пиктограмме Edge Surface на панели инструментов Surfaces. Ответьте на запросы:

_EDGESURF

Current wire frame density: SURFTAB1=20 SURFTAB2=20

Select object 1 for surface edge: — указать кромку 1

Select object 2 for surface edge: — указать кромку 2

Select object 3 for surface edge: — указать кромку З

Select object 4 for surface edge: — указать кромку 4

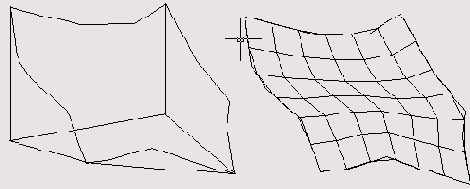

Рис. 9.23. Формирование поверхности Кунса
