Запуск системы AutoCAD


Запуск AutoCAD осуществляется следующими способами:

  • на панели задач выберите из меню Start пункт Programs, а в нем — подпункты Autodesk > AutoCAD 2005;
  •  на Рабочем столе Windows дважды щелкните по пиктограмме AutoCAD 2005.
  • При запуске AutoCAD создается новый неименованный рисунок. Можно либо начать создавать в нем объекты, либо загрузить с диска один из уже имеющихся файлов.

    При открытии ранее подготовленного имеющегося рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним.

    Это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком.

    Если же вы начинаете работу «с нуля», следует предварительно задать ряд установок. Обычно это делается автоматически с помощью программы мастера подготовки Wizard Description. AutoCAD позволяет менять установки и в ходе сеанса, если возникает такая необходимость.

    В зависимости от установок после запуска AutoCAD выводится диалоговое окно начала работы Startup — рис. 1.1.

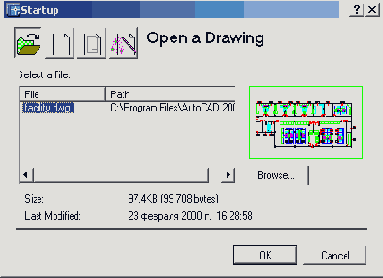

    Рис. 1.1. Диалоговое окно начала работы

    В диалоговом окне Startup пользователю предлагается четыре кнопки:

    Oреn a Drawing для открытия ранее созданного чертежа. Позволяет выбрать из списка один из пяти рисунков открывавшихся самыми последними, и загрузить его в AutoCAD. Чтобы загрузить файл, отсутствующий в списке, следует нажать кнопку обзора Browse...;

    Start from Scratch для создания чертежа, где устанавливаются только единицы измерения в области Default Settings — британские (футы и дюймы) или метрические (миллиметры):

  •  Imperial (feet and inches) — создание нового рисунка, использующего британскую систему единиц измерения по шаблону acad.dwt. При этом область рисования, называемая еще лимитами рисунка, устанавливается равной 12x9 дюймов;
  •  Metric — создание нового рисунка, использующего метрическую систему единиц измерения по шаблону acadiso.dwt. При этом область рисования устанавливается равной 429x297 мм;
  • Use a Template для создания чертежа по шаблону — документу, установки которого используются как основа для нового рисунка. В области Select a Template: выбирается шаблон, содержащий необходимые установки черчения. В списке перечисляются имена файлов шаблонов с расширением .dwt, которые найдены по стандартному пути, заданному в диалоговом окне настройки Options. В шаблонах определяются различные параметры рисунка, в том числе наборы специально созданных слоев, типов линий и видов;


    Use a Wizard для установки параметров нового чертежа. В области Select a Wizard: предлагается два режима автоматической настройки рабочей среды AutoCAD — Advanced Setup и Quick Setup.

    Диалоговое окно детальной подготовки Advanced Setup, показанное на рис. 1.2, позволяет выполнить полную установку параметров рабочей среды AutoCAD: назначить единицы измерения длины Units и угла Angle, задать начало отсчета угла Angle Measure и направление его измерения Angle Direction, определить границы области рисунка Area.

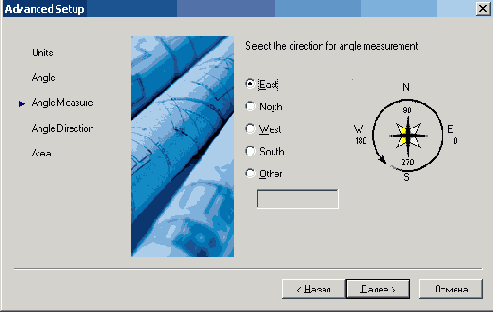

    Рис. 1.2. Диалоговое окно детальной подготовки

    Диалоговое окно быстрой подготовки Quick Setup, представленное на рис. 1.3, позволяет выполнить быструю установку параметров рабочей среды AutoCAD: выбрать единицы измерения длины Units и определить границы области черчения Area.



    Рис. 1.3. Диалоговое окно быстрой подготовки

    Диалоговое окно начала работы Startup вызывается при каждой загрузке сеанса AutoCAD только один раз. В дальнейшем для создания рисунков в уже запущенном сеансе AutoCAD открывается диалоговое окно создания нового рисунка Create New Drawing.

    Чтобы отключить или, наоборот, обеспечить вывод на экран диалогового окна Startup, следует поставить соответствующий флажок в диалоговом окне Options....
