Определение формата единиц
Размеры каждого из создаваемых в AutoCAD объектов задаются в условных единицах измерения. Соответствие единиц AutoCAD и единиц существующих метрических систем устанавливается перед рисованием. Так, в одном рисунке единица может соответствовать одному миллиметру, в другом — одному дюйму и т. д. Заданные значения определяют интерпретацию вводимых координат и углов, а также вид отображаемых координат и размеров. Тип и точность представления единиц назначают в диалоговом окне определения форматов единиц Drawing Units, показанном на рис. 1.46. Оно вызывается из падающего меню Format > Units.... В области Length — линейные устанавливаются тип Туре: и точность Precision: единиц измерения расстояний, в области Angle — угловые — тип и точность угловых единиц.

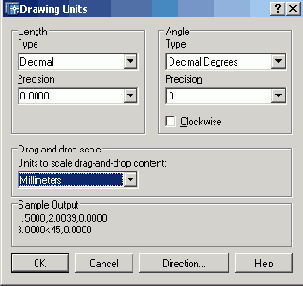

Рис. 1.46. Диалоговое окно определения форматов единиц
Для измерения расстояний предлагаются следующие форматы единиц:
В техническом и архитектурном форматах значения чисел записываются в футах и дюймах; при этом предполагается, что условная единица составляет один дюйм.
Для измерения угловых величин предлагаются следующие форматы единиц:
Для указания нулевого угла необходимо щелкнуть мышью по кнопке Direction.... Появляется диалоговое окно выбора направления Direction Control — рис. 1.47.
Рис. 1.47. Диалоговое окно выбора направления
Нулевым называется направление, относительно которого AutoCAD измеряет углы.
По умолчанию таковым считается направление вправо от исходной точки.
Направление отсчета задается при помощи кнопок East — восток, North — север, West — запад, South — юг или Other — другое.
При выборе последней открывается доступ к кнопке Angle:, с помощью которой задается угол путем указания двух точек в графической зоне экрана или в текстовом поле, куда вводится числовое значение угла.
