Инструментальные палитры

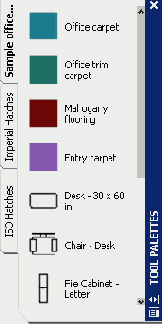

Инструментальные палитры представлены отдельными вкладками в специальном окне. Они являются эффективным средством хранения/вставки блоков и штриховки. Палитры могут содержать инструменты, предоставленные сторонними разработчиками (рис. 1.36).


Рис. 1.36. Инструментальная палитра

На палитрах удобно размещать часто используемые блоки и штриховки. Для того чтобы вставить блок или штриховку из палитры в рисунок, необходимо «захватить» элемент палитры мышью и перетащить его в графическую область.

Блоки и штриховки, размещенные на палитре, носят название инструментов. Некоторые свойства инструментов, включая масштаб, угол поворота и слой, могут устанавливаться отдельно для каждого инструмента.

Блоки, вставляемые в рисунок из палитр, часто требуется масштабировать и поворачивать.

При перетаскивании блоков с палитры можно использовать объектную привязку, однако шаговая привязка в это время не действует.

При перетаскивании блока из инструментальной палитры в рисунок он автоматически масштабируется в зависимости от соотношения заданных единиц блока и единиц текущего рисунка. Например, если в качестве единиц измерения данного рисунка используются метры, а в качестве единиц измерения блока — сантиметры, то коэффициент пересчета составляет 1 к 100. Соответственно, при перетаскивании блока в рисунок его размеры меняются в пропорции 1:100.

В разных областях окна инструментальных палитр через контекстные меню можно изменять следующие настройки:

  •  автоматически убирать палитры с экрана — при этом окно инструментальных палитр может автоматически разворачиваться и сворачиваться при подведении указателя мыши к строке заголовка окна и отведении от нее;
  •  прозрачность — окно палитры инструментов делается прозрачным, так чтобы оно не скрывало находящихся за ним объектов (эта функция недоступна для пользователей Microsoft Windows NT);
  •  вид — изменяются стиль и размер отображаемых в палитре значков.
  • Окно инструментальных палитр при необходимости можно закрепить у правой или левой границы окна приложения. Для того чтобы избежать закрепления, при перемещении окна следует удерживать нажатой клавишу Ctrl.


    Настройки инструментальных палитр сохраняются в профиле AutoCAD.

    Для изменения масштаба блока и угла поворота образца штриховки необходимо щелкнуть правой кнопкой мыши по инструменту, а затем выбрать из контекстного меню пункт свойств объекта Properties....

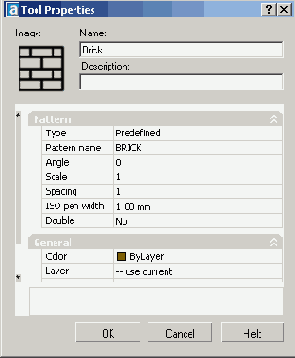

    Далее в диалоговом окне свойств инструмента Tool Properties изменяются свойства (рис. 1.37):

  •  параметры вставки или образца — масштаб, поворот и угол;


  •  общие свойства — слой, цвет и тип линий.




  • Рис. 1.37. Диалоговое окно свойств инструментов палитры

    Для добавления инструментов в палитру можно использовать следующие способы:

  •  перетаскивать рисунки, блоки и штриховки из Центра управления на инструментальную палитру. Если туда занесен целый рисунок, то при перетаскивании из палитры в графическую область он вставляется как блок;


  •  перемещать и копировать инструменты с одной палитры на другую при помощи команд контекстного меню Cut — вырезать, Сору — копировать и Paste — вставить;


  •  чтобы создаваемая палитра сразу оказалась заполнена инструментами — щелкнуть правой кнопкой мыши по папке, файлу рисунка или блоку в Центре управления, а затем выбрать из контекстного меню пункт создания инструментальной палитры Create Tool Palette.


  • Порядок размещения инструментов на палитре изменяется в результате перетаскивания их мышью.

    Последовательность вкладок палитры можно изменять с помощью контекстного меню или на вкладке Tool Palettes диалогового окна Customize. Такими же способами можно удалять инструментальные палитры, необходимость в которых отпала. Палитры будет легко восстановить, если перед удалением они были экспортированы в файл (с расширением .xtp), в том числе и в локальной сети.

    Если в нижнем углу палитры высвечивается значок замка, это значит, что файлу инструментальной палитры присвоен атрибут «только чтение».
