Внешний вид цифрового частотомера


 Рис. 47. Структурная схема частотомера

Структурная схема описываемого частотомера показана на рис. 47. Его образуют: формирователь импульсов сигнала измеряемой частоты, блок образцовых частот, электронный ключ, двоично-десятичный счетчик импульсов, блок цифровой индикации и управляющее устройство. Питается частотомер от сети переменного тока напряжением 220 В через двухлолупериодный выпрямитель со стабилизатором выпрямленного напряжения (на рис. 47 не показаны).

Действие прибора основано на измерении числа импульсов в течение определенного-образцового-интервала времени. Исследуемый сигнал подают на вход формирователя импульсного напряжения. На его выходе формируются электрические колебания прямоугольной формы, соответствующие частоте входного сигнала, которые поступают на электронный ключ. Сюда же через управляющее устройство, открывающее ключ на определенное время, поступают и импульсы образцовой частоты. В результате на выходе электронного ключа появляются пачки импульсов, которые далее следуют к двоично-десятичному счетчику. Логическое состояние двоично-десятичного счетчика, в котором он оказался после закрывания ключа, отображает блок цифровой индикации, работающий в течение времени, определяемого управляющим устройством.

В режиме счета импульсов управляющее устройство блокирует источник образцовых частот, двоично-десятичный счетчик ведет непрерывный счет поступивших на его вход импульсов, а блок цифровой индикации отображает результат счета.

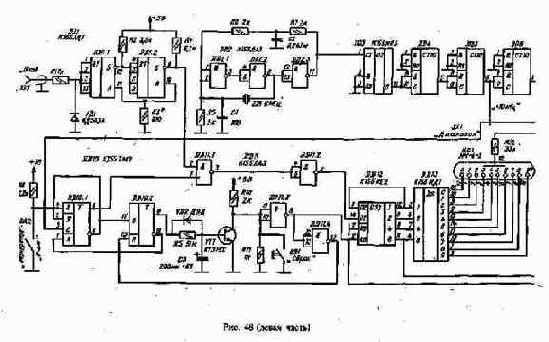

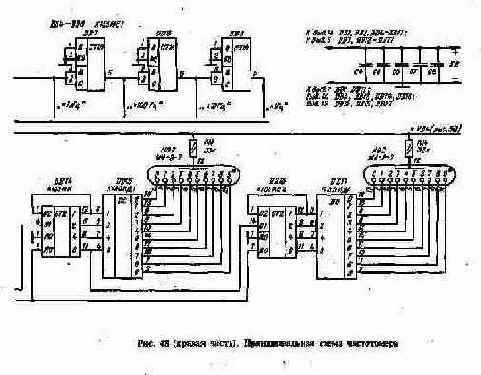

Принципиальная схема частотомера показана на рис. 48. Многие узлы в нем вам уже знакомы. Поэтому рассмотрим более подробно лишь новые цепи и узлы прибора.

Формирователь импульсного напряжения представляет собой усложненный триггер Шмитта, собранный на микросхеме К155ЛД1 (DD1). Резистор R1 ограничивает входной ток, а диод VD1 защищает микросхему от перепадов входного напряжения отрицательной полярности. Подбором резистора R3 устанавливают нижний (наименьший) предел напряжения входного сигнала.

С выхода формирователя (вывод 9 микросхемы DD1) импульсы прямоугольной формы поступают на один из входов логического элемента DD11.1, выполняющего функцию электронного ключа.






В блок образцовых частот входят: генератор на элементах DD2.1-DD2.3, частота импульсов которого стабилизирована кварцевым резонатором ZQ1, и семиступенный делитель частоты на микросхемах DD3-;DD9. Частота кварцевого резонатора равна 8 МГц, поэтому микросхема К155ИЕ5 (DD3) первой ступени делителя включена так, чтобы частота генератора делилась на 8. В результате частота импульсов на ее выходе (вывод 11) будет 1 МГц. Микросхема каждой последующей ступени делит частоту на 10. Таким образом, частота импульсов на выходе микросхемы DD4 равна 100 кГц, на выходе микросхемы DD5-10 кГц, на выходе DD6-1 кГц, на выходе DD7-100 Гц, на выходе DD8- 10 Гц и на выходе всего делителя (вывод 5 микросхемы DD9)-1 Гц.

Участок измеряемых частот устанавливают переключателем SA1 "Диапазон". В крайнем правом (по схеме) положении этого переключателя трехразрядный блок цифровой индикации фиксирует частоту до 1 кГц (999 Гц), во втором от него положении-до 10 кГц (9999 ГцХ в третьем-до 100 кГц (99999 Гц) и далее до 1 МГц (999 кГц), до 10 МГц (9,999 МГц). Для более точного определения частоты сигнала приходится выбирать переключателем соответствующий поддиапазон измерения, постепенно переходят от более высокочастотного участка к низкочастотному. Так, например, чтобы измерить частоту звукового генератора, надо установить переключатель сначала в положение "х!0 кГц", а затем переводить его в сторону меньших образцовых частот.
