Внешний вид блока питания с генераторами испытательных импульсов
Соединив платы между собой и с деталями на корпусе, окончательно проверьте работоспособность блока питания и генераторов испытательных импульсов.
ПРОСТОЙ ЧАСТОТОМЕР
На базе только одной микросхемы К155ЛАЗ, используя все ее логические элементы 2И-НЕ, можно построить сравнительно простой прибор, способный измерять частоту переменного напряжения примерно от 20 Гц до 20 кГц. Входным элементом такого измерительного прибора колебаний звуковой частоты служит триггер Шмитта-устройство, преобразующее подаваемое на его вход переменное напряжение синусоидальной формы в электрические импульсы такой же частоты. Без такого преобразования аналогового сигнала логические элементы работать не будут, причем триггер Шмнтта "срабатывает" при определенной амплитуде входного сигнала. Если она меньше порогового значения, импульсного сигнала на выходе триггера не будет.
Начнем с опыта.

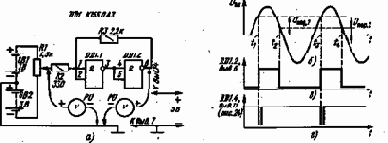

Триггер Шмитта. Пользуясь схемой, показанной на рис. 23, а, смонтируйте на макетной панели микросхему К155ЛАЗ, включив в работу только два ее логических элемента. Здесь же, на панели, разместите батареи GB1 и GB2, составленные из четырех гальванических элементов 332 или 316, и переменный резистор R1 сопротивлением 1,5 или 2,2 кОм (желательно с функциональной характеристикой А-линейной). Выводы батарей подключайте к резистору только на время опытов.
Включите питание микросхемы и по вольтметру постоянного тока установите движок переменного резистора в такое Положение, при котором на левом, по схеме, выводе резистора R2, являющемся входом триггера Шмитта, будет нулевое напряжение. При этом элемент DD1.1 окажется в единичном состоянии-на его выходном выводе 3 будет напряжение высокого уровня, а элемент DD1.2-в нулевом. Таково исходное состояние элементов этого триггера.
 |
