Структурная схема электронных часов

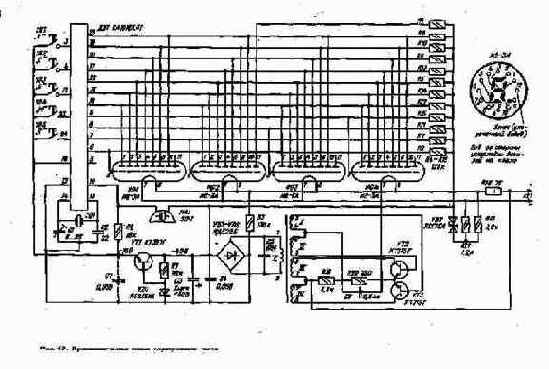

Принципиальная схема часов приведена на рис. 63. Источником питания микросхемы DD1 служит стабилизатор напряжения, образованный стабилитроном VD1 и транзистором VTI, Стабилизированное напряжение 15 В подается на ее выводы 15 и 12. Общим выводом по. цепи питания микросхем является вывод 12. Частота кварцевого резонатора ZQ1, а значит и генератора опорной частоты, равна 32 768 Гц. Элементами делителя, входящими в микросхему, она делится до 1 Гц, что соответствует 1 с. Кнопочные выключатели SB1 -SB5 образуют блок управления оперативным устройством микросхемы, которое обеспечивает дина--мический режим работы цифровых индикаторов HG1-HG4.
Индикатор ИВ-3 представляет собой электронную лампу с катодом прямого накала (выводы 7, 8), восемью анодами с отдельными выводами (1-6, 10 и 11) и общей управляющей сеткой (вывод 9). Семь анодов выполнены в виде узких полосок, образующих стилизованную цифру 8, д восьмой - в виде точки. Аноды покрыты тонким слоем люминофора. При подаче положительного напряжения на сетку и элементы-аноды индикатора между кашдом и анодами возникает поток электронов, вызывающий свечение, люминофора.
В часах одноименные элементы-аноды цифровых знаков всех индикаторов соединены между собой и подключены к соответствующим выводам микросхемы. На них в определенные моменты с оперативного устройства подается закодированный сигнал, синтезирующий один из элементов цифр. Одновременно на сетки индикаторов подается управляющий сигнал. В результате одновременного воздействия сигналов кода и управляющего на индикаторах высвечиваются цифры от О до 9. Индикаторы HG1 и HG2 высвечивают часы, a HG3 - HG4 - минуты текущего времени. Знак точки во втором индикаторе, отделяющий значения часов от минут, горит постоянно. Аналогичные знаки в остальных индикаторах не используются.
