Схема логического элемента 2И-НЕ микросхемы К155ЛАЗ


При наличии на одном или обоих входах элемента напряжения низкого уровня (например, при соединении их с общим проводом источника питания), транзистор VT1 открыт и насыщен, транзисторы VT2 и VT4 закрыты, а транзистор VT3 выходного каскада открыт и через него, диод VD3 и нагрузку Re течет ток. В том же случае, когда на оба входа будет подан высокий уровень напряжения, транзистор VT1 закроется, а транзисторы VT2 и VT4 откроются и тем самым закроют транзистор VT3. При этом ток через нагрузку практически прекратится, так как элемент примет нулевое состояние.

Низкий уровень напряжения на выходе логического элемента равен напряжению на коллекторе открытого транзистора VT4 и не превышает 0,4 В. Высокий же уровень напряжения на выходе логического элемента (когда транзистор VT4 закрыт) отличается от напряжения источника питания на значение падения напряжения на транзисторе VT3 и диоде VD3 и составляет не менее 2,4 В. Фактически же логические уровни низкого и высокого напряжений на выходе элемента зависят от сопротивления нагрузки и могут быть в пределах 0,1...0,15 и 3,5...3,9 В соответственно.

Переход элемента из единичного состояния в нулевое происходит скачкообразно при подаче на его входы напряжения около 1,2 В, называемого пороговым.

Продолжим опыты с микросхемой   К155ЛАЗ.

АВТОКОЛЕБАТЕЛЬНЫЙ МУЛЬТИВИБРАТОР

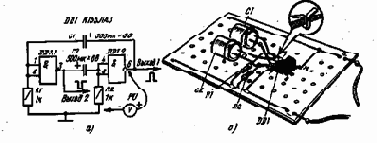

Схема возможного варианта автоколебательного мультивибратора приведена на рис. 10, а. Она должна напомнить вам общеизвестную схему симметричного мультивибратора на двух транзисторах. Но здесь функцию активных элементов мультивибратора выполняют логические элементы 2И-НЕ, включенные инверторами. Благодаря положительным обратным связям между выходом элемента DD1.2 и входом DD1.1, а также выходом элемента DD1.1 и входом DD1.2, создаваемыми конденсаторами С1 и С2, устройство возбуждается и генерирует электрические импульсы. Частота следования генерируемых импульсов зависит от номиналов указанных конденсаторов и резисторов R1 и R2.
