Схема дополнительной счетной ступени блока цифровой индикации
При желании и наличии деталей блок цифровой индикации можно дополнить еще одной счетной ступенью - пятой. Но, как показывает радиолюбительская практика, в этом особой необходимости нет.
Следующий вопрос, который мы предвидим: какие знаковые индикаторы, кроме ИН-8-2, подойдут для частотомера? Любые другие индикаторы тлеющего разряда, например ИН-2, ИН-14, ИН-16. Надо только при монтаже учитывать соответствующую им цоколевку. Распознать же или уточнить цоколевку используемого индикатора нетрудно опытным путем, подавая на выводы его электродов постоянное или пульсирующее на-, пряжение 150...200 В (через ограничительный резистор сопротивлением 33...47 кОм). За исходный удобно принять вывод анода-он хорошо просматривается через стеклянный баллон индикатора. Соединив с ним плюсовой проводник источника напряжения, отрицательным проводником источника касайтесь поочередно других выводов. При этом будут светиться цифры, соответствующие цоколевке проверяемого индикатора.
И еще один вопрос, касающийся выбора- кварцевого резонатора. Генератор блока образцовых частот-"сердце" частотомера, от ритмичности которого зависит точность измерений. Поэтому его работа стабилизируется кварцевым резонатором. В принципе, частоту генератора можно стабилизировать, например, частотой переменного напряжения электроосветительной сети (как это сделано в описанном выше реле времени). Но она, к сожалению, в разное время
суток может отличаться от 50 Гц на 0,5... 1 Гц. Соответственно будет "плавать" частота генератора и, следовательно, погрешность измерений. В результате цифровой частотомер утратит свои достаточно высокие качества.
Вот почему без резонатора не обойтись. А как быть, если резонатора на частоту 8 МГц, использованного в описанном частотомере, нет? Подойдет любой другой кварцевый резонатор. Конечно, лучше использовать резонатор на частоту 1 МГц, потому что в этом случае отпадает надобность в микросхеме D03 первой ступени делителя, и сигнал с выхода генератора можно подать сразу на вход микросхемы DD4.
Подойдет, также кварцевый резонатор на частоту 100 кГц-тогда можно исключить и микросхему DD4. В обоих случаях делитель блока образцовых частот упростится.

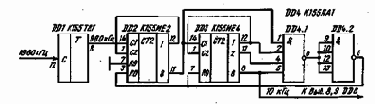

А если и таких кварцевых резонаторов нет? Тогда используйте любой другой с резонансной частотой от 0,1 до 10 МГц. Вот конкретный пример. Допустим, есть резонатор на частоту 1,96 МГц (1960 кГц). В таком случае делитель до целого кратного числа 10 кГц можно построить по схеме, приведенной на рис. 61. Сам генератор остается без изменений. Его частоту, равную 1960 кГц, JK-триггер 2, а счетчики DD2 и DD3 совместно с микросхемой DD4 делит на К155ЛА1 (два логических элемента 4И-НЕ) дополнительно еще на 98 (2x7x7). В результате на выходе трех ступеней делителя формируются импульсы частотой 10 кГц, которые надо подавать непосредственно на вход S микросхемы DD6 делителя конструируемого частотомера.
Как видите, при использовании практически любого кварцевого резонатора надо лишь изменить построение первых ступеней делителя частоты. В этом вам поможет \ соответствующая справочная литература. ,.
 |
