Принципиальная схема релевыдержки времени


Если, к примеру, замкнуты контакты тумблера SA7, а переключатель SA1 установлен в положение "xl с", то через 16 с на выводе 8 микросхемы DD8 появится напряжение низкого уровня, которое переключит RS-тригтер в нулевое состояние, отчего транзистор VT1 закроется, электромагнитное реле К1 отпустит и своими контактами отключит нагрузку реле времени от электросети.

Вообще же тумблеры SA2-SA9 "Множителя" позволяют значительно расширить диапазон выдержек времени от 0,05 с до 127,5 мин. Например, при установке переключателя SA1 в положение "xl с" и одновременном замыкания контактов тумблеров SA3, SA4 и SA5 длительность выдержки будет 7 с, а при установке переключателя SA1 в положение "1 мин" и замыкании контактов всех тумблеров SA2-SA9 выдержка составит 127,5 мин. Но, как показывает практика пользования подобным прибором, обычно одного из восьми тумблеров бывает достаточно для выбора необходимой выдержки времени.

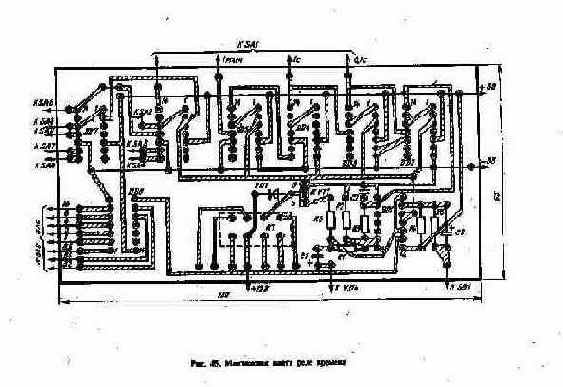

Формирователь импульсов с делителем-формирователем образцовых интервалов времени, рабочий счетчик с дешифратором, триггер управления и транзистор VT1 с электромагнитным реле К1 можно смонтировать на одной общей плате (рис. 45), а блок питания-на другой плате, что позволит наиболее рационально разместить их в подходящем готовом или самодельном корпусе. Примером монтажа и данных сетевого трансформатора выпрямителя может служить блок питания описываемого ниже цифрового частотомера. Вообще же прибор можно питать от ранее сконструированного блока питания (см. рис. 20). Надо только между его выпрямительным мостом VD1 - VD4 и фильтрующим конденсатором С1 включить диод серии Д226 (как на рис. 44) с любым буквенным индексом.
