Размещение блоков и деталей цифрового частотомера в корпусе


Конструкция. С внешним видом частотомера вы уже знакомы. Его корпус (рис. 51) состоит из двух П-образных частей, согнутых из мягкого листового дюралюминия толщиной 2 мм. Нижняя часть выполняет функцию сборочного шасси. В ее передней стенке, являющейся лицевой панелью прибора, выпилено прямоугольное отверстие, прикрываемое спереди пластинкой красного органического стекла, через которое видны газоразрядные индикаторы. Справа от него- отверстия для крепления входного высокочастотного разъема XS1, переключателя SA1 на пять положений, тумблера SA2 "Измерение-счет" и кнопки SB1 "Сброс". Три отверстия на задней стенке служат для выключателя питания SA3, арматуры плавкого предохранителя FU1 и ввода сетевого шнура. Верхнюю часть - крышку - привертывают винтами МЗ к дюралюминиевым уголкам, приклепанным к шасси вдоль боковых сторон. Снизу к шасси прикреплены резиновые ножки. Монтаж. Детали частотомера смонтированы на четырех печатных платах из фольгированного стеклотекстолита -толщиной 2 мм. представляющих собой фун-

кционально законченные блоки прибора. Размещение плат и других деталей частотомера в корпусе показано на рис. 52. Платы винтами с гайками укреплены на пластине листового пластика, а она-на дие шасси. Соединения между платами и другими деталями прибора выполнены гибкими проводниками в надежной изоляции.

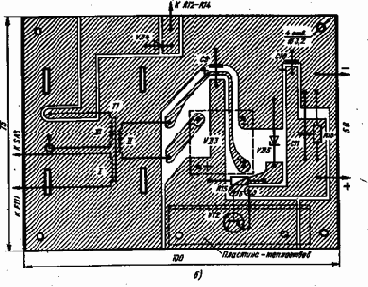

Первым монтируйте и испытывайте блок питания. Его внешний вид и печатная плата со схемой размещения деталей показаны на рис. 53. Сетевой трансформатор Т1 самодельный, выполнен на маг-нитопроводе ШЛ20х32. Обмотка I, рассчитанная на напряжение сети 220 В, содержит 1650 витков провода ПЭВ-1 0,1, анодная обмотка III-1500 витков такого же провода, обмотка II-55 витков провода ПЭВ-1 0,47. Вообще же для блока питания можно использовать подходящий готовый трансформатор мощностью более 7...8 Вт, обеспечивающий на обмотке II переменное напряжение 8... 10 В при токе нагрузки не менее 0,5 А, на обмотке III - около 200 В при токе не менее 10 мА.

Регулирующий транзистор VT2 стабилизатора напряжения укреплен на Г-образной дюралюминиевой пластинке
