тригтеры микросхемы К155ТМ2 на принципиальных


D- тригтеры микросхемы К155ТМ2 на принципиальных схемах устройств цифровой техники изображают обычно не слитно, как на рис. 30, а, а раздельно в различных участках схем (рис. 30, 6). При этом допускается не показывать выводы, которые в устройстве не используются. Этих правил будем придерживаться и мы.

Предлагаем несколько опытов и экспериментов, которые помогут осмыслить логику действия D-триггера в разных режимах работы.

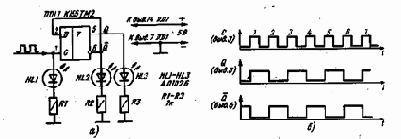

Микросхему К155ТМ2 разместите на макетной панели, соедините вывод 14 с плюсовой, а вывод 7 с минусовой шинами источника питания. К выводам прямого и инверсного выходов любого из ее D-триг-геров, например к выводам 5 и 6 (рис. 31, а), подключите светодиодные (или транзисторные с лампами накаливания в коллекторных цепях) индикаторы, по свечению которых будете судить о логическом состоянии триггера. Такой же индикатор подключите "и к выводу 3. По свечению этого индикатора будете наблюдать за появлением и длительностью тактовых импульсов синхронизации. На панели смонтируйте также кнопочный выключатель SB1 и резистор R4, но к входу D вывод 2 триггера эту цепь пока не подключайте.

Включите источник питания. Сразу же должен загореться один из выходных индикаторов. Если это светодиод HL3, значит триггер принял единичное состо-

яние, а если HL2-нулевое. Теперь поочередно кратковременно замкните несколько раз выводы 1 и 4 входов R и S на общую шину цепи питания. Такой опыт вас убедит, что по этим входам D-триггер работает так же, как RS-триггер.

Далее подключите к выводу 2 информационного входа D резистор R4 с кнопочным выключателем SB1. Запишите начальное состояние триггера, а затем несколько раз подряд нажмите кнопку. Как на это реагирует триггер? Никак- продолжает гореть тот же индикатор.

Кратковременным соединением входа R или S с общей шиной питания переключите триггер в другое устойчивое состояние и вновь несколько раз нажмите кнопку SB1. И теперь, как видите, триггер не реагирует на входные сигналы. Это происходит потому,, что на вход С не поступают синхронизирующие импульсы положительной полярности.



Для опытной проверки D- триггера источником тактовых сигналов синхронизации может служить генератор испытательных импульсов переменной частоты, о котором рассказывалось выше (см. рис. 20). Соедините его выход С выводом 3 входа С триггера, установите наибольшую длительность генерируемых импульсов и, включив питание, следите за поведением входного и выходных индикаторов. Если до этого триггер находится в нулевом состоянии, а контакты кнопки SB1 были разомкнуты, то по фронту первого же импульса на входе С триггер должен переключиться в единичное состояние и не реагировать на последующие тактовые импульсы. Но стоит нажать на кнопку, чтобы подать на информационный вход сигнал низкого уровня, и триггер по фронту очередного тактового импульса тут же переключится в противоположное состояние.

Работу D-триггера в таком режиме иллюстрируют графики, приведенные на рис. 31, б. Считаем, что в начале опыта, когда контакты кнопки SB1 были еще не замкнуты и, следовательно, сигнал на D-входе соответствовал напряжению высокого уровня, триггер был в нулевом состоянии (на выходе Q-низкий, на выходе Q-высокий уровни напряжения). Первый же импульс на входе С своим фронтом переключил триггер в единичное устойчивое состояние. На спад этого импульса и на второй импульс триггер не реагировал и сохранял принятое состоние.
