ГЕНЕРАТОР АККОРДОВ ДЛЯ ЭМИ


Описываемый генератор аккордов для электромузыкальных инстру­ментов позволяет получать на выходе аккорды мажор, минор, септ-аккорд на­жатием на одну клавишу. Схема генератора приведена на рис. 86.

Входы четырех мультиплексеров DD5 — DD8 подключены к выходам соот­ветствующих делителей ЭМИ. Элементы DD1 — DD3 образуют шифратор кода 1 — 2 — 4 — 8. При нажатии на любую из кнопок переключателя SB1 на выходе шифратора образуется код, соответствующий нажатой кнопке. При нажатии, например, на кнопку SB1.7 (фа-диез) выключаются элементы DD2 и DD3-1 и на выходе шифратора появляется код 0110. Этот код поступает на адрес­ные входы мультиплексеров DD5 и DD6, и на выходах появляются сигналы со входов 6 этих микросхем — фа-диез 1-й октавы и до-диез 2-й. На входы мультиплексеров DD7 и DD8 тот же код поступает через сумматоры DD9 в DD10. На вторые входы сумматора DD9 может также поступить код О0012=1ю при включении переключателя SA2.1 (мажор) или SA2.3 [септ-ак­корд). На вторые входы DD10 при нажатии SA2.1 (мажор) или SA2.2 (ми-пор) поступит код 00102=2io. Эти коды в сумматорах складываются с кодом с выхода шифратора и, поступая на адресные входы DD7 и DD8, сдвигают номера входов микросхем DD7 и DD8, сигналы с которых поступают на их выходы.

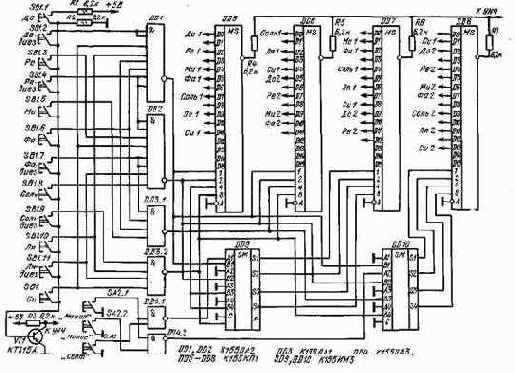

Рис. 86. Схема генерато­ра аккордов

Будем считать, для определенности, что включены SA2.1 nSA2.7. В этом случае на входах DD9 присутствуют коды 0110 и 0001, следовательно, на вы­ходе DD9 код суммы — 01112=7ю. Этот код определяет прохождение на вы­ход DD7 сигнала со входа 7 этой микросхемы — ля-диез 1-й октавы. Анало­гично на входах DD10 коды ОНО и 0010, на выходе — 10002-810. На выход DD8 проходит сигнал со входа 8 этой микросхемы, т. е. фа-диез 2-й октавы. В результате в общей точке соединения резисторов R4 — R7 сформируется сложный сигнал, содержащий четыре частоты — фа-диез 1, ля-диез 1, до-диез 2, фа-диез 2, т. е. мажорный аккорд, взятый от ноты фа-диез 1-й октавы. Если включен SA2.2, то выходной сигнал содержит фа-диез 1, ля 1, до-диез 2, фа-диез 2, формируется минорный аккорд от фа-диез 1-й октавы.
При вклю­чении SA2. 3 выходной сигнал состоит из фа-диез 1, ля-диез 1, до-диез 2, ми 2 — септ-аккорд. Если нажимать другие кнопки переключателя SB1, будут формироваться указанные аккорды, но от других начальных нот первой ок­тавы.

Для управления устройством формирования огибающей можно исполь­зовать сигнал с коллектора VT1. Если ни одна из кнопок SB1 не нажата, транзистор VT1 закрыт и на его коллекторе напряжение около +5 В. При нажатии любой из кнопок SB1 ток резистора R1 или входной ток микросхем-DD1 — DD3 включает VT1 и напряжение ОД — 0,2 В с его коллектора, посту­пая на вход управления УНЧ, включает формирователь огибающей.

Для того чтобы аккорды можно было брать не только от нот 1-й октавы, можно поступить так. Входы, подключаемые по схеме к выходам делителей 1-й октавы, подключить к соответствующим выходам 4-й октавы, подключае­мые по схеме к выходам 2-й октавы — к выходам 5-й. Между выходами DD5 — DD8 и резисторами R4 — R7 включить четыре переключаемых делителя на двух микросхемах К155ИЕ5 каждый. В результате, оперируя тремя пере­ключателями — SB1 Нота, SA2 — Аккорд и дополнительным переключателем Октава, можно будет взять любой аккорд от любой ноты ЭМИ.

На выходе сумматора схемы рис. 86 скважность импульсов каждой из частот, слагающих аккорд, соответствует скважности импульсов, поступающих на входы мультиплексеров. Если же формирователь дополнить делителями, как указано выше, скважность составляющих импульсов на выходе суммато­ра станет равной 2, если, конечно, не принять специальных мер.

Другим способом формирования аккордов может служить использование мультиплексеров на большее число входов. При таком способе скважность вы­ходных импульсов будет равна скважности входных, однако схема формиро­вателя и особенно его монтаж значительно усложняется.

При монтаже формирователя следует учесть, что в случае, если провод­ники, соединяющие контакты переключателей SB1 и SA2 с микросхемами DD1 и DD4, будут иметь длину более 100 — 200 мм, между этими проводниками и плюсом источника питания необходимо включить резисторы сопро­тивлением 5 — 10 кОм (аналогично R1), это исключит влияние помех на работу формирователя.
